IPTRONIC IPT-SFP 14SC1-1310-1550-D

Код товара: 306370
Гарантия 5 лет
Поделиться
Сравнить
В избранное
IPTRONIC IPT-SFP 14SC1-1310-1550-D
IPTRONIC IPT-SFP 14SC1-1310-1550-D
1 740 ₽
Описание Характеристики Документация 1 Отзывы Вопросы Похожие товары
Расстояние передачи данных, км: 20
Тип волокна: одномодовое (SM)
Разъем: SC Simplex
Тип SFP трансивера: SFP WDM
Скорость передачи данных: 1.25Гбит/с
Производитель: IPTRONIC
Артикул производителя: IPT-SFP 14SC1-1310-1550-D
Работает вместе: IPTRONIC IPT-SFP 14SC1-1550-1310-D
Все характеристики
Официальный дистрибьютор
Сопутствующие товары Документация 1
1 740 ₽
Уточнить цену для юрлиц
3 шт. на удалённом складе
Самовывоз из магазина 24 ноября
Доставка по Волгограду 24-25 ноября
Нужно быстрее

Почему выбирают IPTRONIC?

Безотказная работа 99,5% оборудования
По данным статистики сервисного центра IPTRONIC только 0.5% товаров возвращается в гарантийный ремонт
Независимость от международных санкций
Это отечественный бренд, техническое и сервисное обслуживание не прекратится
Бесперебойная техническая поддержка
По будням: с 9:00 до 18:00.
Гарантия, подтвержденная годами
5 летняя гарантия заявлена по результатам эксплуатации оборудования
Совместимость с 99% устройств и ПО
Работает в паре с оборудованием и ПО популярных производителей ITV, Trassir, IPEYE, SecurOS, Macroscop, Линия

Аналоги

Сравнить
-20%
1 080 ₽ 1 350 ₽
99 шт. на удалённом складе Доставка 26-27 ноября
99 шт. на удалённом складе
Самовывоз из магазина 26 ноября
Доставка по Волгограду 26-27 ноября
-20%
1 080 ₽ 1 350 ₽
70 шт. на удалённом складе Доставка 26-27 ноября
70 шт. на удалённом складе
Самовывоз из магазина 26 ноября
Доставка по Волгограду 26-27 ноября
-20%
1 760 ₽ 2 200 ₽
51 шт. на удалённом складе Доставка 26-27 ноября
51 шт. на удалённом складе
Самовывоз из магазина 26 ноября
Доставка по Волгограду 26-27 ноября
-20%
1 760 ₽ 2 200 ₽
> 100 шт. на удалённом складе Доставка 26-27 ноября
> 100 шт. на удалённом складе
Самовывоз из магазина 26 ноября
Доставка по Волгограду 26-27 ноября
3 900 ₽ 3 990 ₽
> 100 шт. на удалённом складе Доставка 26-27 ноября
> 100 шт. на удалённом складе
Самовывоз из магазина 26 ноября
Доставка по Волгограду 26-27 ноября
-7%
3 700 ₽ 3 990 ₽
> 100 шт. на удалённом складе Доставка 26-27 ноября
> 100 шт. на удалённом складе
Самовывоз из магазина 26 ноября
Доставка по Волгограду 26-27 ноября
-6%
2 800 ₽ 2 990 ₽
> 100 шт. на удалённом складе Доставка 26-27 ноября
> 100 шт. на удалённом складе
Самовывоз из магазина 26 ноября
Доставка по Волгограду 26-27 ноября
1 740 ₽
48 шт. на удалённом складе Доставка 24-25 ноября
48 шт. на удалённом складе
Самовывоз из магазина 24 ноября
Доставка по Волгограду 24-25 ноября
2 283 ₽
На удалённом складе Доставка 24-25 февраля
На удалённом складе
Самовывоз из магазина 24 февраля
Доставка по Волгограду 24-25 февраля
-6%
1 650 ₽ 1 750 ₽
Под заказ

Сопутствующие товары

4 980 ₽
> 100 шт. на удалённом складе Доставка 24-25 ноября
> 100 шт. на удалённом складе
Самовывоз из магазина 24 ноября
Доставка по Волгограду 24-25 ноября
21 180 ₽
На удалённом складе Доставка 14-15 декабря
На удалённом складе
Самовывоз из магазина 14 декабря
Доставка по Волгограду 14-15 декабря
Описание Характеристики Документация 1 Отзывы Вопросы Похожие товары

О товаре

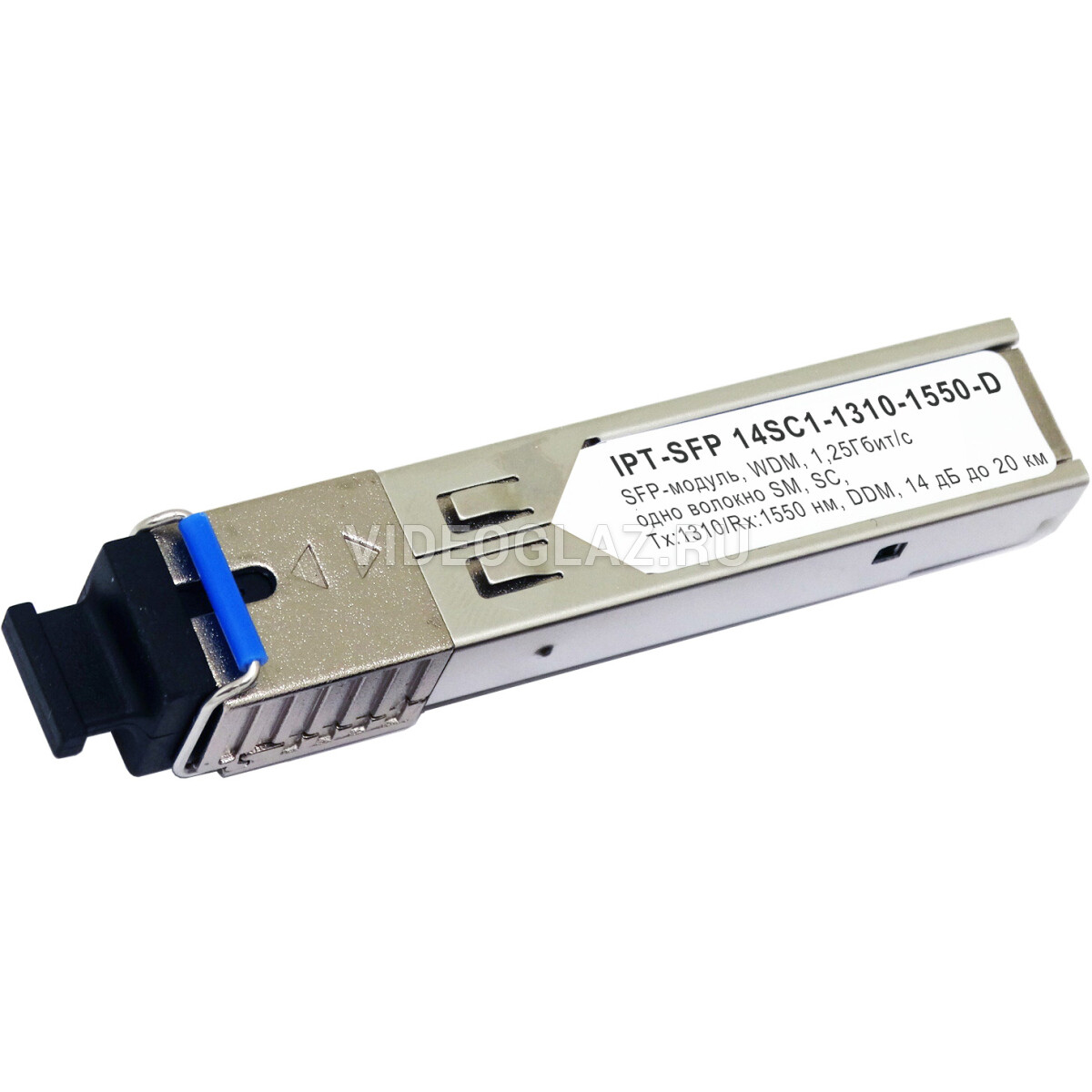

IPT-SFP 14SC1-1310-1550-D представляет собой высокопроизводительный и экономичный модуль, совместимый с интерфейсом SC со встроенным WDM для двунаправленной последовательной оптической передачи данных. Этот модуль предназначен для одномодового одиночного волокна, работает на длине волны 1310/1550нм.

Секция передатчика включает в себя FP и микросхему драйвера с температурной компенсацией и схемой автоматического управления мощностью, что делает выходную мощность секции передатчика и коэффициент погашения стабильными при рабочей температуре.

Секция приемника включает в себя эффективный фотодиод InGaAs и трансимпеданс с АРУ для широкого динамического диапазона.

Функции:

  • До 1,25 Гбит/с
  • Поддержка горячей замены
  • Одно волокно SC для двунаправленной передачи
  • Длина волны(передающая) 1310нм
  • Длина волны(принимающая) 1550нм
  • Встроенные цифровые диагностические функции
  • Тип волокна SMF, 9/125мкм
  • Расстояние передачи данных 20км
  • Питание +3.3В
  • Диапазон температур: от 0°C до 70°C
  • Низкий уровень электромагнитных помех, защита от электрического разряда
  • Соответствие требованиям RoHS, отсутствия свинца

Схема номеров и названий контактов блока разъемов главной платы

Номер Имя Назначение
1 VeeT Земля передатчика (общая с землей приемника)
2 TX Fault Индикация неисправности передатчика
3 TX Disable Отключение передатчика
4 MOD-DEF2 SDA последовательный сигнал передачи данных
5 MOD-DEF1 SCL последовательный синхронный сигнал
6 MOD-DEF0 Индикация наличия трансивера
7 Rate Select Не используется
8 LOS Потеря сигнала
9 VeeR Земля приемника (общая с землей передатчика)
10 VeeR Земля приемника (общая с землей передатчика)
11 VeeR Земля приемника (общая с землей передатчика)
12 RD- Инвертированный вывод полученных данных
13 RD+ Вывод полученных данных
14 VeeR Земля приемника (общая с землей передатчика)
15 VccR Питание приемника
16 VccT Питание передатчика
17 VeeT Земля передатчика (общая с землей приемника)
18 TD+ Вход для передачи данных
19 TD- Инвертированный вход для передачи данных
20 VeeT Земля передатчика (общая с землей приемника)



Рекомендуемая схема хоста SFP

Блок-схема

Читать полное описание

Основные характеристики

Расстояние передачи данных, км
20
Рабочая длина волны, нм
1310 / 1550
Тип волокна
Одномодовое (SM)
Разъем
SC Simplex
Тип SFP трансивера
Скорость передачи данных
Форм-фактор
SFP
Поддержка функции цифрового контроля (DDM)

Подробные характеристики

Электрические характеристики

Параметр Обозначение Мин. Среднее Макс. Единица
измерения
Напряжение Vcc 3.0 3.3 3.6 V
Ток Icc     170 mA
Пусковой ток Isurge     Icc+30 mA
Максимальная мощность Pmax     1.0 mW
Transmitter/Передающая часть:
Входное дифференциальное сопротивление Rin 90 100 110
Несимметричный ввод данных Vin PP 200   1200 mVp-p
Напряжение отключения VD Vcc-1.3   Vcc V
Напряжение включения VEN Vee   Vee+ 0.8 V
Время отключения Tdessert     10 us
Receiver/Принимающая часть:
Несимметричный выход данных Vout,pp 300   800 mv
Время нарастания выходных данных tr     150 ps
Время спада вывода данных tf     150 ps
Ошибка LOS Vlosfault Vcc-0.5   VCC_host V
Норма LOS Vlos norm Vee   Vee+0.5 V
Отказ от источника питания PSR 100     mVpp
Вклад детерминированного джиттера RXΔDJ     51.7 ps
Общий вклад джиттера RXΔTJ     122.4 ps



Оптические параметры

Параметр Обозначение Мин. Среднее Макс. Единица измерения
Transmitter/Передающая часть:
Длина волны λc 1260 1310 1350 nm
Спектральная ширина σ     4 nm
Оптическая выходная мощность Pout -9   -3 dBm
Оптическое время нарастания/спада tr / tf     160 ps
Коэффициент вымирания ER 14     dB
Вклад детерминированного джиттера TXΔDJ     56.5 ps
Общий вклад джиттера TXΔTJ     119 ps
Глаз-диаграммы Соответствует спецификации IEEE 802.3
Шум относительной интенсивности RIN     -120 dB/Hz
Receiver/Принимающая часть
Длина волны 1530 1550 1570 nm
Перегрузка приемника Pol     -1 dBm
Чувствительность Sen     -24 dBm
Подтверждение RX_LOS LOS A -36     dBm
Отмена RX_LOS LOS D     -26 dBm
Гистерезис RX_LOS LOS H 0.5     dB
Основные
Скорость передачи данных BR   1.25   Gb/s
Частота битовых ошибок BER     10-12
Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M LMAX   10   km
Общий системный бюджет LB 14     dB



Структура:

Смотреть все характеристики
Официальный дистрибьютор
Информация об упаковке
Единица товара: 1 шт.
Габариты (мм): 14×13×56
Масса (кг): 0.05
Гарантия производителя 5 лет на товары IPTRONIC
