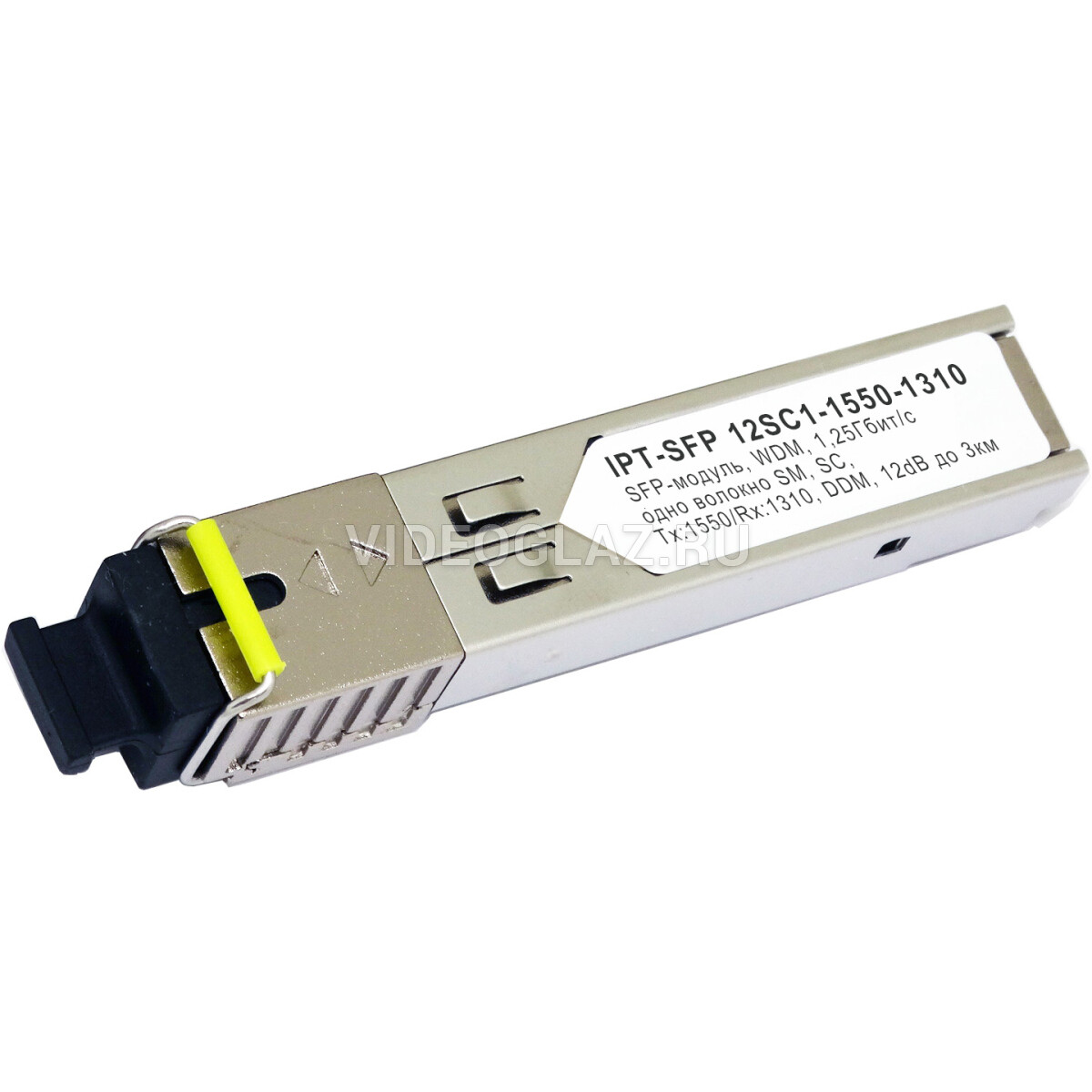

Двунаправленный приемопередатчик IPT-SFP 12SC1-1550-1310 представляет собой высокопроизводительный и экономичный модуль, совместимый с интерфейсом SC со встроенным WDM для двунаправленной последовательной оптической передачи данных. Этот модуль предназначен для одномодового одиночного волокна, работает на длине волны 1550/1310нм.
Секция передатчика включает в себя FP и микросхему драйвера с температурной компенсацией и схемой автоматического управления мощностью, что делает выходную мощность секции передатчика и коэффициент погашения стабильными при рабочей температуре.
Секция приемника включает в себя эффективный фотодиод InGaAs и трансимпеданс с АРУ для широкого динамического диапазона.
Функции:
Схема номеров и названий контактов блока разъемов главной платы
| Номер | Имя | Назначение |
|---|---|---|
| 1 | VeeT | Земля передатчика (общая с землей приемника) |
| 2 | TX Fault | Индикация неисправности передатчика |
| 3 | TX Disable | Отключение передатчика |
| 4 | MOD-DEF2 | SDA последовательный сигнал передачи данных |
| 5 | MOD-DEF1 | SCL последовательный синхронный сигнал |
| 6 | MOD-DEF0 | Индикация наличия трансивера |
| 7 | Rate Select | Не используется |
| 8 | LOS | Потеря сигнала |
| 9 | VeeR | Земля приемника (общая с землей передатчика) |
| 10 | VeeR | Земля приемника (общая с землей передатчика) |
| 11 | VeeR | Земля приемника (общая с землей передатчика) |
| 12 | RD- | Инвертированный вывод полученных данных |
| 13 | RD+ | Вывод полученных данных |
| 14 | VeeR | Земля приемника (общая с землей передатчика) |
| 15 | VccR | Питание приемника |
| 16 | VccT | Питание передатчика |
| 17 | VeeT | Земля передатчика (общая с землей приемника) |
| 18 | TD+ | Вход для передачи данных |
| 19 | TD- | Инвертированный вход для передачи данных |
| 20 | VeeT | Земля передатчика (общая с землей приемника) |
Рекомендуемая схема хоста SFP
Блок-схема
Электрические характеристики
| Параметр | Обозначение | Мин. | Среднее | Макс. | Единица измерения |
|---|---|---|---|---|---|
| Напряжение | Vcc | 3.0 | 3.3 | 3.6 | V |
| Ток | Icc | 170 | mA | ||
| Пусковой ток | Isurge | Icc+30 | mA | ||
| Максимальная мощность | Pmax | 1.0 | mW | ||
| Transmitter/Передающая часть: | |||||
| Входное дифференциальное сопротивление | Rin | 90 | 100 | 110 | |
| Несимметричный ввод данных | Vin PP | 250 | 1200 | mVp-p | |
| Напряжение отключения | VD | Vcc-1.3 | Vcc | V | |
| Напряжение включения | VEN | Vee | Vee+ 0.8 | V | |
| Время отключения | Tdessert | 10 | us | ||
| Receiver/Принимающая часть: | |||||
| Несимметричный выход данных | Vout,pp | 300 | 800 | mv | |
| Время нарастания выходных данных | tr | 1300 | ps | ||
| Время спада вывода данных | tf | 1300 | ps | ||
| Ошибка LOS | Vlosfault | Vcc – 0.5 | VCC_host | V | |
| Норма LOS | Vlos norm | Vee | Vee+0.5 | V | |
| Отказ от источника питания | PSR | 100 | mVpp | ||
| Вклад детерминированного джиттера | RXΔDJ | 51.7 | ps | ||
| Общий вклад джиттера | RXΔTJ | 100 | ps | ||
Оптические параметры
| Параметр | Обозначение | Мин. | Среднее | Макс. | Единица измерения |
|---|---|---|---|---|---|
| Transmitter/Передающая часть: | |||||
| Длина волны | λc | 1530 | 1550 | 1570 | nm |
| Спектральная ширина | σ | 1 | nm | ||
| Оптическая выходная мощность | Pout | -9 | -3 | dBm | |
| Оптическое время нарастания/спада | tr / tf | 160 | ps | ||
| Коэффициент вымирания | ER | 12 | dB | ||
| Вклад детерминированного джиттера | TXΔDJ | 56.5 | ps | ||
| Общий вклад джиттера | TXΔTJ | 119 | ps | ||
| Глаз-диаграммы | Соответствует спецификации IEEE 802.3 | ||||
| Шум относительной интенсивности | RIN | -120 | dB/Hz | ||
| Receiver/Принимающая часть | |||||
| Длина волны | | 1290 | 1310 | 1330 | nm |
| Перегрузка приемника | Pol | -1 | dBm | ||
| Чувствительность | Sen | -24 | dBm | ||
| Подтверждение RX_LOS | LOS A | -36 | dBm | ||
| Отмена RX_LOS | LOS D | -26 | dBm | ||
| Гистерезис RX_LOS | LOS H | 0.5 | dB | ||
| Основные | |||||
| Скорость передачи данных | BR | 1.25 | Gb/s | ||
| Частота битовых ошибок | BER | 10-12 | |||
| Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M | LMAX | 10 | km | ||
| Общий системный бюджет | LB | 14 | dB | ||
Структура:
Вам ответит продавец, представитель бренда или пользователь, купивший этот товар. Пришлём уведомление, когда поступит ответ.
| Расстояние передачи данных, км | 10 |
| Рабочая длина волны, нм | 1550 / 1310 |
| Тип волокна | Одномодовое (SM) |
| Разъем | SC Simplex |
| Тип SFP трансивера | SFP WDM |
| Скорость передачи данных | 1.25Гбит/с |
| Форм-фактор | SFP |
| Поддержка функции цифрового контроля (DDM) | Нет |
