Номинальное напряжение по
Номинальное напряжение с
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц
Номинальный ток длительной нагрузки Iu
Номинальное напряжение
Номинальный ток
Производитель

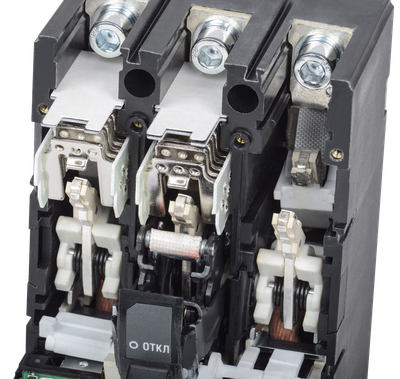

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Новый конструктив термомагнитного расцепителя (катушка) на автоматах малых токов обеспечивает срабатывание выключателя при 10 номинальных токах на всех автоматических выключателях. Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость – до 8500 циклов, коммутационная – до 1500 циклов.
Номин ток, А 160
Количество полюсов 3
Номин откл способность Icu при 400 В 50 Гц, кА 35
Исполнение Стационарное
Тип расцепителя IEK_V0000011
Номин раб напряжение, В 400...690
Тип изделия/компонента Выключатель автоматический в литом корпусе
Потери энергии, Вт 150.0
Температура эксплуатации, °C -40...60
Кол-во вспомогат переключающих контактов 0
Моторный привод встроенный Нет
Тип подключения силовой электрич цепи Винтовое соединение
Комплексная защита от замыканий на землю Нет
Частота сети, Гц 50
Ширина, мм 107.0
Высота, мм 180.0
Глубина, мм 68.0
Кол-во вспомогат норм замкнутых-НЗ конт 0
Относительная влажность воздуха 50%
Уставка электромагнитного расцепителя Im, А 10 In
Номин напряжение, В 690...690
Климатическое исполнение IEK_V0000009
Диапазон уставки тока расцепления, А 1600
Тип элемента управления Тумблер
Номин импульсное выдерживаемое напряжение, кВ 8
С расцеплением под напряжением Да
Наличие электронного расцепителя Нет
Номин раб наибольшая откл способность Ics, кА 26,25
Номин продолжительный ток Iu, А 160
Номин напряжение изоляции Ui, В 800
Кол-во вспомогат норм разомкнутых-НО конт 0
Вес, кг 1.710
Конструкция прибора Встраиваемое устройство расширения
Подходит для монтажа на DIN-рейку Нет
Степень защиты - IP IP30
Уставка теплового расцепителя, А 160
Высота над уровнем моря, м < 2000
Мех износостойкость, циклов < 7000
Моторный привод - дополнительно Да
Степень защиты зажимов IP IP00
Диап регул без заде сраб расцеп короткого замык, А -
Режим работы Продолжительный
Электр износостойкость, циклов < 2000
Вам ответит продавец, представитель бренда или пользователь, купивший этот товар. Пришлём уведомление, когда поступит ответ.
| Номинальное напряжение по | 690 В |
| Номинальное напряжение с | 400 В |
| Подходит для монтажа на DIN-рейку | Нет |
| Конструктивное исполнение | Стационарное |
| Моторный привод опционально | Да |
| С защитой по минимальному напряжению | Да |
| Имеется указатель расцепления | Да |
| Количество вспомогательных переключающих контактов | 0 |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Встроенная защита от замыканий на землю | Нет |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по | 1600 А |
| Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с | 1600 А |
| Диапазон настройки устройства защиты от перегрузки по | 1600 А |
| Количество полюсов | 3 |
| Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц | 35 кА |
| Номинальный ток длительной нагрузки Iu | 160 А |
| Степень защиты IP | IP30 |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания | 1600...1600 А |
| Номинальное напряжение | 400...690 В |
| Номинальный ток | 160 А |
| Диапазон настройки устройства защиты от перегрузки с | 176 А |
| Диапазон настройки устройства защиты от перегрузки | 176...1600 А |
