Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Наличие индикатора положения контактов.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

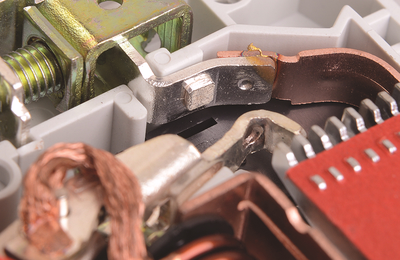

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

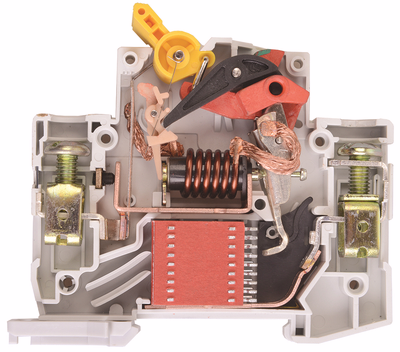

Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.

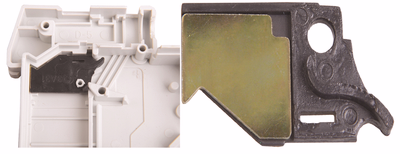

Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.
Количество полюсов 1
Номин импульсное выдерживаемое напряжение, кВ 4
Характеристика срабатывания - кривая тока C
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В 230
Номин напряжение постоян тока - DC, В ≤ 48
Тип расцепителя Тепловой, электромагнитный
Потери энергии, Вт 3.0
Количество защищенных полюсов 1
Класс токоограничения 3
Климатическое исполнение УХЛ4
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА 4.5
Частота, Гц 50
Наличие дифференциального расцепителя Нет
Монтажная глубина - ниши, мм 73,6
Макс сечение входящего кабеля, мм² 25
Ширина по количеству модульных расстояний 1
Тип подключения Винтовое соединение
Степень защиты - IP IP20
Сфера применения IEK_V0000013
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА 4.5
Наличие электромагнитного расцепителя Да
Наличие взрывозащиты IEK_V0000020
Наличие теплового расцепителя Да
Отключающая способность по EN 60898, кА 4,5
Возможна дополнит комплектация Да
Подходит для защитного выкл двигателя Да
Количество силовых полюсов EV000599
Тип монтажной рейки IEK_V0000022
Наличие электронного расцепителя Нет
Тип монтажа EV004369
Общ количество полюсов 1
Время срабатывания расцепителя в зоне КЗ tm, с 0,1
Номинальный ток, А 5
Номин ток, А 5.0
Частота, Гц 50
