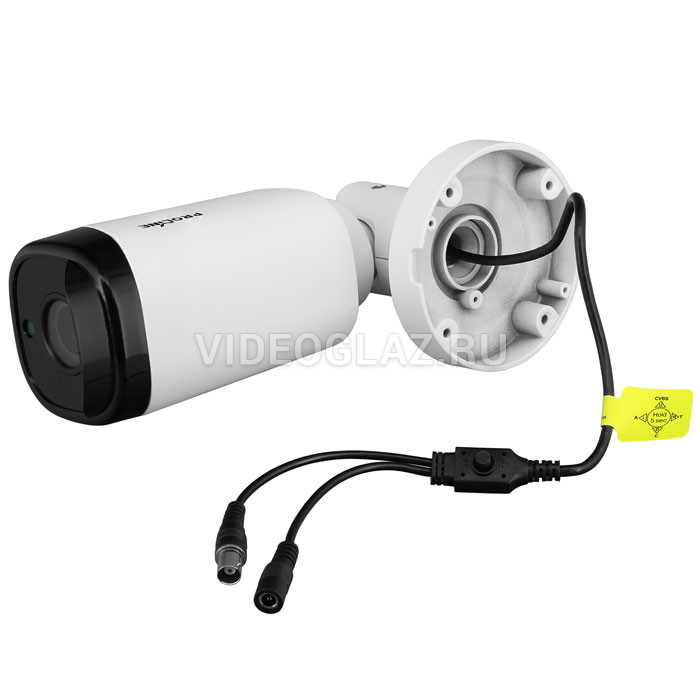

Уличная AHD/CVI/TVI/CVBS видеокамера (гибридная) с ИК подсветкой Proline HY-W3005ZKF оснащена матрицей 1/3" CMOS Aptina AR0330, позволяющей снимать в разрешении 2048x1536 (3 Мп). Встроенный вариофокальный Объектив с фокусным расстоянием 2.8-12 мм, обеспечивает угол обзора 90°-26° (по диагонали). Благодаря высокому классу защиты IP66, данная камера является отличным решением для установки на улице в общественных местах, где есть риск порчи имущества и вандального обращения с видеокамерами. Благодаря встроенной ИК-подсветке камера позволяет снимать в тёмное время суток на расстоянии до 40 метров.
Режимы работы
Выбор режима отображения осуществляется вручную с помощью переключателя на кабеле камеры следующим образом:
Режим AHD - нажмите и удерживайте кнопку L в течении 5-ти секунд
Режим CVI - нажмите и удерживайте кнопку D в течении 5-ти секунд
Режим TVI - нажмите и удерживайте кнопку R в течении 5-ти секунд
Режим CVBS - нажмите и удерживайте кнопку U в течении 5-ти секунд
Для вызова OSD-меню нажмите центральную кнопку (SET). Перемещение по меню происходит при помощи кнопок U (вверх) и D (вниз), а выбор значения осуществляется кнопками L (влево) и R (вправо). Для завершения настройки и выхода из OSD меню выберите пункт EXIT (Выход) и нажмите кнопку SET.
Такая функциональность камеры поможет вам без труда построить систему видеонаблюдения с видеорегистраторами разных форматов и не нести дополнительных расходов на переоборудование системы.
Условия работы видеокамеры, варианты установки:
Камера предназначена для установки как в помещении, так и на улице. Пылезащита и защита от воды по протоколу IP66. Крепление на потолок или стену. Вы можете изменить угол или повернуть камеру в нужном вам направлении, раскрутив фиксирующий болт. Сборная конструкция камеры позволяет упростить монтаж. Питание осуществляется от источника постоянного тока 12 В.
Преимущества стандартов сигнала:
AHD (Analog High Definition) - это модернизированный аналоговый стандарт, который может передавать по единому коаксиальному кабелю аудио и видео в высоком разрешении, а также получать сигналы телеметрии для управления PTZ. Технология использует прогрессивную развертку при формировании сигнала и разделение яркостной и цветностной составляющих аналогового сигнала, в результате чего удается устранить размытость и мерцания, а также улучшить цветопередачу. Все это позволяет выдавать видеосигнал более высокой четкости и без компрессии на расстояние до 500 метров без существенных искажений и потерь.
CVI (Composite Video Interface) - аналоговая технология, основанная на передаче видеосигнала по коаксиальному кабелю c разрешением 1920x1080 пикселей и 1280x720 пикселей. Кроме того, CVI может передавать видео, аудио и управление (OSD или PTZ) по одному коаксиальному кабелю вместо того, чтобы требовать отдельные кабели для каждой передачи, что значительно облегчает установку.
TVI (Transport Video Interface) - позволяет передавать видеосигнал вплоть до 1920x1080 пикселей по коаксиальному кабелю, а также совершать управление (OSD,PTZ) через интерфейс регистратора.
CVBS (Color, Video, Blanking and Sync) - композитный вход для передачи видеосигнала с помощью которого происходит подключение.
Особенности:
Разрешение 1536p, 1080P (Full HD)
Моторизированный вариофокальный объектив 2.8-12 мм
Сенсор 1/3” CMOS Aptina AR0330,3.0 Мп
Широкий угол обзора
ИК подсветка до 40 метров
Защита по стандарту IP66
Возможность работы в форматах изображения CVI, AHD, TVI, CVBS
Пример OSD-меню камеры
OSD (On-Screen Display) - экранное меню, которое выводится поверх основного изображения. Функция OSD позволяет провести точную настройку, подключить какие-либо дополнительные функции устройства или провести анализ без необходимости вывода изображения на отдельный экран.
