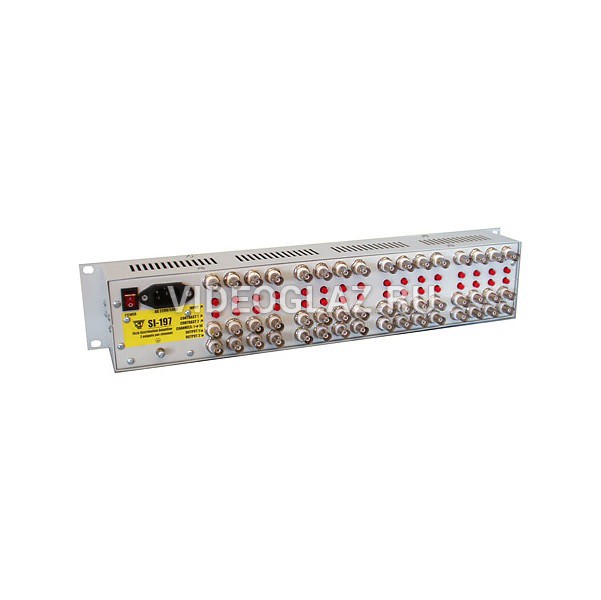

ЗИ SI-197

Шестнадцатиканальный усилитель-разветвитель ЗИ SI-197 предназначен для работы в многоканальных системах видеонаблюдения. Прибор принимает аналоговые видеосигналы и разветвляет каждый из них на два выхода компенсируя потери в линиях передач. Прибор при эксплуатации рекомендуется заземлять проводом, подключенным к клемме заземления. Площадь поперечного сечения провода должна составлять не менее 0,8 мм2. К электросети прибор следует подключать трехконтактной розеткой с клеммой защитного зануления. Расстояние от прибора до приемного видеооборудования может варьироваться в зависимости от дистанции до видеокамеры. Зависимость длины выходного кабеля от входного приведена на графике. По каждому выходу каждого канала имеется отдельная регулировка контрастности изображения с одновременной компенсацией высокочастотных потерь в линиях связи. Поэтому расстояния до каждого видеоприемника могут быть разные.

В ряде случаев, например, при заземлении корпуса или выходного разъема удаленной видеокамеры или при питании ее от электросети 220 В, по оплетке коаксиального кабеля, соединяющего камеру и прибор, может протекать ток промышленной частоты. Причиной появления этого тока является наличие потенциала между выходным разъемом видеокамеры и входным разъемом прибора. В этом случае на изображении появляются помехи в виде горизонтальных полос. Для устранения этого явления рекомендуется вход прибора подключать к линии через гальваническую развязку (например, видеотрансформатор Si-130M/F).

Особенности ЗИ SI-197

• Количество каналов 16, 1 вход - 2 выхода по каждому каналу

• Гальваническая развязка по каждому выходу, защита от перенапряжения

• Защита от КЗ по входу и выходу

• Плавная регулировка уровня в диапозоне от -2 до 3 дБ по каждому из выходов в каждом канале

• Вариант монтажа - 19"стойка, или настенное крепление

• Высота 2U

• Питание 220 В
