Модульный онлайн ИБП SM120 (2x20) обеспечивает бесперебойным электропитанием и защищает от нестабильного напряжения в сети 380 В трехфазное электрооборудование, например:
телекоммуникационную и серверную технику;
IT и компьютерное оборудование;
аудио и видеотехнику Hi-Tech;
диагностическую медицинскую технику;
электротехнику для сферы торговли;
мощную бытовую электротехнику.

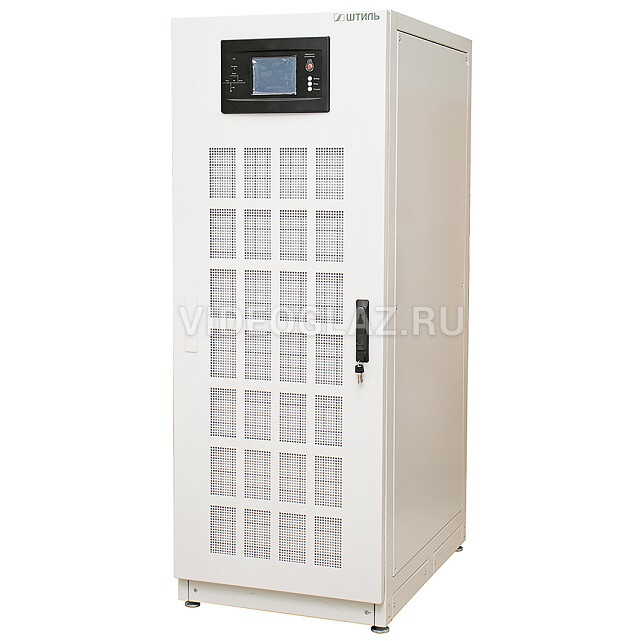

SM120 (2x20) представляет собой прочный металлический шкаф, в котором установлено два силовых модуля по по 20 кВА /18 кВт и другая компонентная база. Дверца шкафа имеет противопылевой фильтр.
Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 120 ВА /108 кВт, а параллельное подключение до 3-х блоков ИБП SM120, полностью укомплектованных модулями, – до 360 кВА / 324 кВт.
SM120 (2x20) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.
SM120 (2x20) использует в своей работе прогрессивную технологию двойного преобразования, которая обеспечивает:
работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей;
мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения и обратно при его восстановлении;
постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%);
максимальную защиту нагрузки от негативных воздействий электросети;
полную независимость выходных характеристик напряжения от состояния сети.
Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.
Подключение
Подключение электросети и нагрузки к ИБП осуществляется через шины.
Автономная работа
SM120 (2x20) не имеет встроенных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».
ИБП оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.
Панель управления
На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.
На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.
Защита
SM120 (2x20) оснащен встроенной системой защиты от:
перегрузки и короткого замыкания;
внутреннего перегрева;
высокочастотных сетевых помех и импульсных перенапряжений;
переходных процессов при коммутации и нелинейных искажений;
«глубокого» разряда батарей.
ИБП также оборудован:
централизованным электронным байпасом, для автоматического и бесперебойного питания нагрузки на сеть в случае перегрузки или выхода ИБП из строя;
техническим байпасом, для ручного перевода питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе нагрузки.
Средства мониторинга
SM120 (2x20) имеет функционал для локального/удаленного мониторинга работы устройства.
Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.
Работа ИБП удобно контролируется с помощью программ Shut Down Manager или Shtyl Device Manager.
Также модель оснащена портом EPO для дистанционного аварийного отключения.
Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±1,5%;
выходной коэффициент мощности – 0,9;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 1,5% при линейной нагрузке.
Функциональность
подключение дополнительных силовых модулей;
оптимальное резервное питание за счёт внешних АБ;
совместимость в работе с генераторами;
функция «холодного» старта;
функция «горячей» замены силовых модулей;
встроенный технический и автоматический байпас;
широкие возможности локального/удаленного мониторинга;
создание резервируемых конфигураций по схеме N+X;
параллельное подключение блоков ИБП – до 3-х шт.
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля батарей;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 12 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Особенности трёхфазных ИБП
Комплектация:
- ИБП переменного тока SM120 (2x20) - 1 шт.
- Кабель последовательного интерфейса RS-232 1 м - 1 шт.
- Руководство по эксплуатации - 1 шт.
