Satel ACX-220. Беспроводной модуль расширения проводных зон и выходов.
Модуль ACX-220 позволяет использовать проводные устройства (извещатели, оповещатели и т. п.) в беспроводной системе ABAX 2/ABAX. Он имеет 4 программируемые зоны для поддержки проводных извещателей (NO и NC), также поддерживаются шлейфы EOL и 2 EOL. Кроме того, модуль имеет 4 программируемых проводных релейных выхода.
Настройка и обновление ACX-220 осуществляется удаленно. В системе ABAX 2 двухсторонняя связь шифруется в стандарте AES.
Питание устройства осуществляется напряжением 12 В DC и можно к нему подключить бесперебойные БП APS-412, APS-612 и APS-1412.
Тамперный контакт устройства реагирует на вскрытие корпуса.
подключение проводных устройств к системе ABAX 2 или ABAX
работа с:
- контроллерами системы ABAX 2 (ACU-220 и ACU-280), а также ретранслятором ARU-200
- контроллерами системы ABAX (ACU-120, ACU-270 и более ранними ACU-250, ACU-100 (версия 4.04 и выше)), прибором INTEGRA 128-WRL, а также ретранслятором ARU-100 – необходимую версию микропрограммы устройства следует уточнить в его описании на сайте
дальность радиосвязи на открытом пространстве:
- в ABAX 2: до 2000 м (с ACU-220) / до 1600 м (с ACU-280)
- в ABAX: до 500 м
4 программируемые зоны, поддержка проводных извещателей и шлейфов NO, NC, EOL, 2EOL/NO и 2EOL/NC
4 программируемых релейных выхода
удаленная настройка и обновление микропрограммы
тамперная защиты
питание: 12 В DC, совместимость с БП: APS-412, APS-612, APS-1412

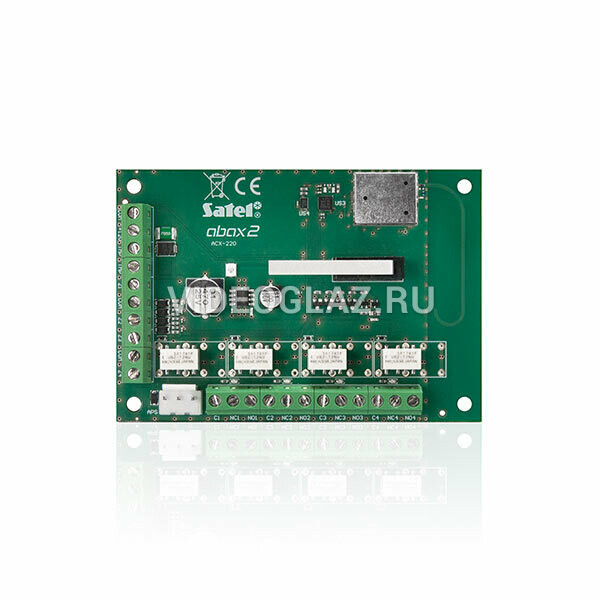

Печатная плата
- разъем APS для подключения БП компании SATEL (напр. APS-412).
- светодиод для индикации миганием связи с контроллером.
- светодиоды, информирующие о состоянии релейных выходов:
- не горит – выход неактивен,
- горит – выход активен.
- тамперный контакт.
- антенна
Клеммы
COM - масса (0 В).
+12V - вход питания / выход питания +12 В DC, если модуль получает питания от БП, подключенного к разъему APS.
TMP - тамперный выход (NC).
Z1…Z4 - зоны.
C1...C4 - общий контакт релейного выхода.
NC1...NC4 - нормально замкнутый контакт релейного выхода.
NO1...NO4 - нормально разомкнутый контакт релейного выхода.
