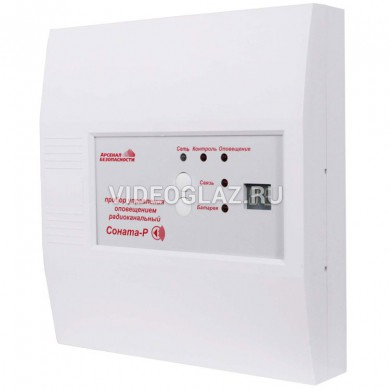

Арсенал безопасности Соната-Р Прибор управления предназначен для управления речевыми, световыми и звуковыми оповещателями. Система состоит из прибора управления оповещением «Соната-Р», речевых модулей «Соната-Р АС», звуковых оповещателей «Соната-Р ЗО» и световых оповещателей «Соната-Р СО». Для обмена информацией между прибором и устройствами используется радиоканальные линии. Прибор управления предназначен для установки внутри защищаемого объекта и рассчитан на непрерывную круглосуточную работу при температуре окружающего воздуха от минус 10 до плюс 55 C.

Прибор управления не предназначен для эксплуатации в условиях воздействия агрессивных сред и во взрывоопасных помещениях. Электропитание прибора осуществляется от сети переменного тока 50Гц напряжением 165-242В, потребляемая мощность, не более 6Вт, и от встроенной аккумуляторной батареи 12В, 2,2А/ч, с защитой от короткого замыкания и переполюсовки. Батарея подключается к гибким выводам прибора: красный провод – «плюс», чёрный – «минус». Прибор поставляется без батареи. Прибор управления предназначен для совместной работы с любыми типами приёмно-контрольных приборов, обеспечивающими выход включения оповещения типа «открытый коллектор» или
«нормально разомкнутые контакты реле».

Особенности прибора Соната-Р
Прибор управления «Соната-Р» поддерживает до 99 радиоканальных речевых, световых и звуковых оповещателей (в дальнейшем – модуль), устанавливаемых автономно, без подключения к каким-либо линиям. Рабочая дальность связи между прибором и модулями в открытом пространстве – не менее 200м.
Возможен выбор двух вариантов подключения модулей:
- до 30 шт. с периодом опроса не более 5 минут;
- до 99 шт. с периодом опроса не более 18 минут.
Выбор выполняется установкой DIP-перемычки П2 (находится на тыльной стороне платы): замыкание контактов 1-2 – 30 шт., замыкание контактов 2-3 – 99 шт. По умолчанию выбрано подключение 99 модулей.
Внимание! Реальная дальность связи при установке системы в помещении зависит от количества и материала перегородок, перекрытий и может быть значительно меньше.
Каждое устройство системы имеет в своём составе приемо-передающий тракт, рабочие частоты которого находятся в диапазоне 433,05-434,79 МГц. Максимально излучаемая мощность радиопередающих трактов – не более 10 мВт.
Прибор управления «Соната-Р» может работать на одной из четырех частотных литер, каждая из которых имеет два радиоканала с различными частотами. Для сохранения работоспособности в условиях радиопомех радиоканальные модули осуществляют автоматическую смену рабочего частотного канала в пределах выбранной литеры.
Речевые сообщения транслируются всеми речевыми модулями синхронно.
Место размещения радиоканальных модулей на объекте может быть уточнено с помощью визуальной индикации контроля качества связи. Прибор управления «Соната-Р» управляется от ПКП по линии управления (в дальнейшем – ЛУ), контролируемой на обрыв и короткое замыкание.
Прибор постоянно контролирует каналы радиосвязи и исправность всех радиоканальных модулей, находящихся в его памяти, с выдачей сигналов на встроенные световые и звуковые индикаторы, а также на выход типа «открытый коллектор».
