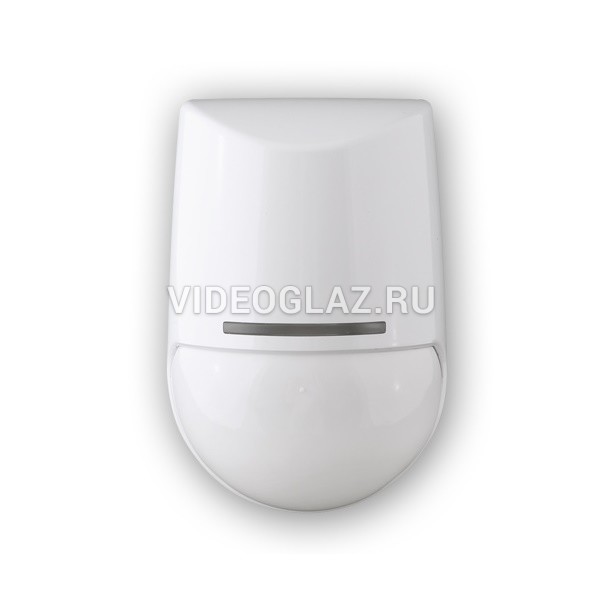

Теко Астра-5131 исп. Б

Теко Астра-5131 исп. Б - извещатель охранный поверхностный оптико-электронный радиоканальный ИО 30910-1.

Назначение

Обнаружение проникновения в охраняемое пространство закрытого помещения, формирование извещения о тревоге и передача извещений по радиоканалу на радиоприемное устройство системы Астра-РИ-М (РР, МРР или РПУ) непосредственно или через ретранслятор (РТР).

Особенности:

• поверхностная зона обнаружения;
• микропроцессорный анализ сигнала;
• дискретная регулировка обнаружительной способности;
• наличие тестового режима на проход;
• антисаботажная зона;
• температурная компенсация;
• повышенная устойчивость к электромагнитным помехам;
• устойчивость к внешней засветке не менее 6500 лк;
• контроль вскрытия корпуса;
• контроль напряжения питания;
• литий-тионил-хлоридный элемент питания типоразмера АА напряжением 3,6 В, емкостью до 2,6 А/ч, входит в комплект поставки;
• 2 режима радиоканала, переключаемые перемычкой:
      режим 1 - работа с РПУ Астра-РИ-М или с РР (МРР) в режиме 1,
      режим 2 - оптимизированный радиоканал, работа с РР (МРР) в режиме 2;
• средний срок службы элемента питания:
      в режиме 1 - до 2 лет,
      в режиме 2 - до 5-7* лет;
•  2 частотные литеры, переключаемые перемычкой;
•  регистрация с помощью лазерного пульта Астра-942;
• комплектуется универсальным поворотным кронштейном;
• не требуется получения разрешений на применение от органов государственной радиочастотной службы.
  * При работе в радиоканале с периодом контроля менее 10 мин срок службы ЭП уменьшается на 10%.
  Частое перемещение людей в зоне обнаружения уменьшает срок службы ЭП на 10%-20%.

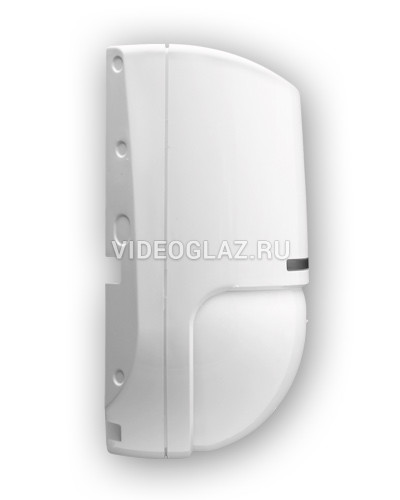

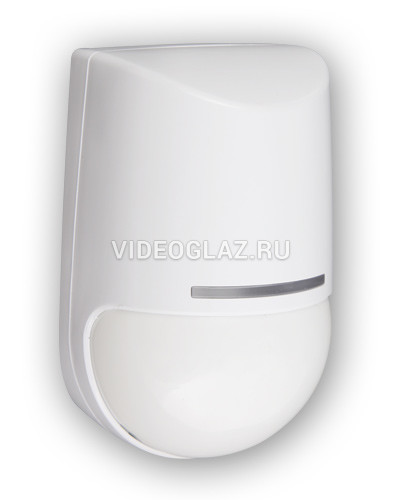

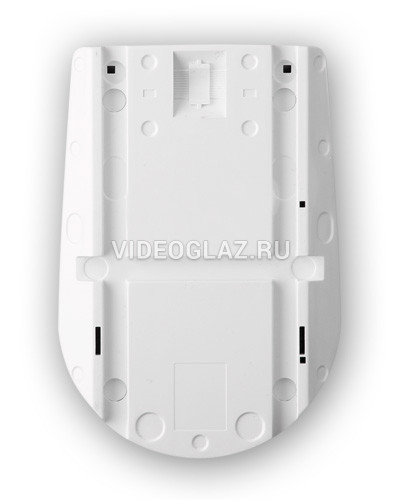

Конструкция


Принцип работы

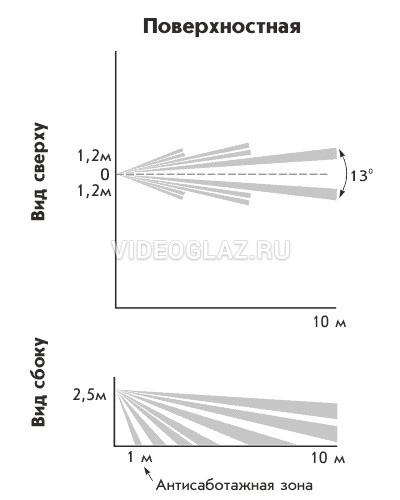

Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных

Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение о тревоге.
