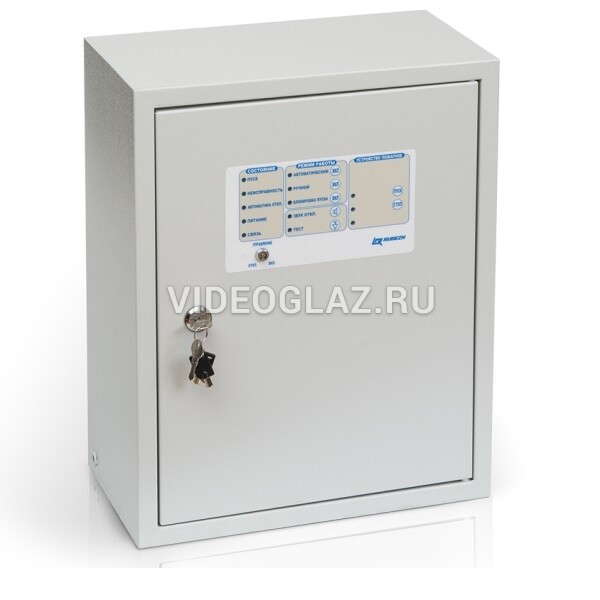

Рубеж ШУН/В-0,37-00-УК6-R3 - шкаф управления пожарный с функцией управления ТЭНами калорифера прот.R3

Особенности:

Назначение: насос/вентилятор

Трёхфазная электросеть

Мощность электродвигателя 0,37 кВт

Силовые элементы автоматики Dekraft

Мощность калорифера от 1 до 6 кВт

Адресный протокол R3

ШУН/В-УК прот.R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3. Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером).

ШУН/В-УК прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУН/В-УК прот.R3 реализует следующие функции:

Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;

Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;

Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;

Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;

Световой индикации режимов работы и состояния ШУН/В-УК прот.R3.

ШУН/В прот.R3 может находиться в следующих режимах управления:

«Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.

«Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.

«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Внутреннее устройство ШУН/В-0,18...15-УК6, 15-R3

контроллер
промежуточные реле
вводной автоматический выключатель
автоматический выключатель ТЭНов
контактор электродвигателя вентилятора
контакторы ТЭНов 1 и 2 ступени
клеммы для подключения внешних цепей
звуковой сигнализатор
переключатель УПРАВЛЕНИЕ
плата индикации
распределительные клеммы
источник питания 12 В
устройство контроля линий до ТЭНа 1-й ступени
устройство контроля линий до ТЭНа 2-й ступени.

Выбор типа управления ШУН/В-УК прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор». По команде включения шкаф запускает вентилятор и контролирует температуру воздуха с помощью датчика температуры NTC10, подключенного непосредственно на вход шкафа. Если значение текущей температуры, измеряемой датчиком, больше «Твключения», то включения ТЭНов не произойдет. Если значение текущей температуры меньше «Твключения», то произойдет включение ТЭНов. После команды на выключение шкафа, если были включены ТЭНы, то они отключаются, но работа вентилятора продолжается на охлаждение ТЭНов. После работы вентилятора в течение заданного времени происходит отключение вентилятора.

Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков. Подключение внешних цепей к ШУН/В-УК прот.R3, в зависимости от выбранного типа устройства управления, представлено в таблице:

Назначение цепи	Номер клеммной колодки (обозначение на электрической принципиальной схеме)
Выход 400 В фаза А (питание шкафа вентилятора)	QF1:2T1
Выход 400 В фаза В (питание шкафа вентилятора)	QF1:4T2
Выход 400 В фаза С (питание шкафа вентилятора)	QF1:6T3
Выход 400 В фаза А (питание ТЭНа)	QF2:2T1
Выход 400 В фаза В (питание ТЭНа)	QF2:4T2
Выход 400 В фаза С (питание ТЭНа)	QF2:6T3
Ввод 400 В нейтральный провоник	X1:7(шинаN)
Ввод 400 В защитный проводник	X1:8(шина PE)
Выход 400 В фаза А (на двигатель)	X1:9
Выход 400 В фаза В (на двигатель)	X1:10
Выход 400 В фаза С (на двигатель)	X1:11
Выход 400 В фаза А (на ТЭН)	X1:12
Выход 400 В фаза В (на ТЭН)	X1:13
Выход 400 В фаза С (на ТЭН)	X1:14
Выход 400 В фаза А (на ТЭН)	X1:15
Выход 400 В фаза В (на ТЭН)	X1:16
Выход 400 В фаза С (на ТЭН)	X1:17
Вход 1	X2:9
Вход 1	X2:10
Вход 2	X2:12
Вход 2	X2:13
неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC)	X2:24
неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC)	X2:25
неисправность (НР), (0,5A 230VAC; 0,5A 30VDC)	X2:26
неисправность (НР), (0,5A 230VAC; 0,5A 30VDC)	X2:27
АЛС вход	X1:91
АЛС вход	X1:92
АЛС выход	X1:94
АЛС выход	X1:95

Читать полное описание

Единица измерения: 1 шт
Габариты (мм): 810x660x270
Масса (кг): 40.00

Технические характеристики Рубеж ШУН/В-0,37-00-УК6-R3

Модель: ШУН/В-0,37-00-УК6-R3
Тип: с функцией управления ТЭНами калорифера
Назначение: насос/вентилятор
Трёхфазная электросеть
Мощность электродвигателя: 0,37 кВт
Силовые элементы автоматики Dekraft
Мощность калорифера: от 1 до 6 кВт
Адресный протокол R3
Номинальная частота: 50 ±1 Гц
Собственная потребляемая мощность от сети, не более: 100 ВА
Тип системы заземления (выбирается при помощи перемычки): TN-C/ТN-S
Мощность калорифера, не более: 45кВт
Степень защиты оболочки: IP 31 (IP 54 по требованию заказчика)
Габаритные размеры: 810 х 660 х 270 мм
Масса, не более: 40 кг
Средний срок службы, не менее: 10 лет
Рабочий диапазон температур: от -25 до +55°С
