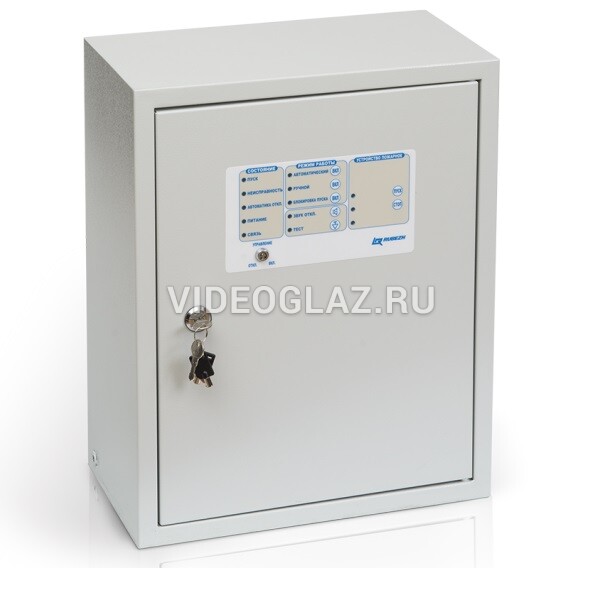

Рубеж ШУН/В-0,18-00-УК15-R3

Код: 255789
Гарантия: 3 года
Сравнить
В избранное
Поделиться

Назначение прибора

Пожарная

Производитель

Перейти к описанию
Товар недоступен к заказу

Аналог взамен

  • Рубеж МДУ-1С-R3
    4 150 руб.   3 506 руб.
    • Подобрать аналог

    Похожие товары Рубеж ШУН/В-0,18-00-УК15-R3

    Рубеж ШУН/В-0,18-00-УК15-R3 - шкаф управления пожарный с функцией управления ТЭНами калорифера прот.R3

    Особенности:

  • Назначение: насос/вентилятор
  • Трёхфазная электросеть
  • Мощность электродвигателя 0,18 кВт
  • Силовые элементы автоматики Dekraft
  • Мощность калорифера от 6,1 до 15 кВт
  • Адресный протокол R3

    ШУН/В-УК прот.R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3. Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером).

    ШУН/В-УК прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

    ШУН/В-УК прот.R3 реализует следующие функции:

  • Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
  • Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
  • Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
  • Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
  • Световой индикации режимов работы и состояния ШУН/В-УК прот.R3.

    ШУН/В прот.R3 может находиться в следующих режимах управления:

  • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
  • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
  • «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

    Внутреннее устройство ШУН/В-0,18...15-УК6, 15-R3
    1. контроллер
    2. промежуточные реле
    3. вводной автоматический выключатель
    4. автоматический выключатель ТЭНов
    5. контактор электродвигателя вентилятора
    6. контакторы ТЭНов 1 и 2 ступени
    7. клеммы для подключения внешних цепей
    8. звуковой сигнализатор
    9. переключатель УПРАВЛЕНИЕ
    10. плата индикации
    11. распределительные клеммы
    12. источник питания 12 В
    13. устройство контроля линий до ТЭНа 1-й ступени
    14. устройство контроля линий до ТЭНа 2-й ступени.
    Выбор типа управления ШУН/В-УК прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор». По команде включения шкаф запускает вентилятор и контролирует температуру воздуха с помощью датчика температуры NTC10, подключенного непосредственно на вход шкафа. Если значение текущей температуры, измеряемой датчиком, больше «Твключения», то включения ТЭНов не произойдет. Если значение текущей температуры меньше «Твключения», то произойдет включение ТЭНов. После команды на выключение шкафа, если были включены ТЭНы, то они отключаются, но работа вентилятора продолжается на охлаждение ТЭНов. После работы вентилятора в течение заданного времени происходит отключение вентилятора.




    Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков. Подключение внешних цепей к ШУН/В-УК прот.R3, в зависимости от выбранного типа устройства управления, представлено в таблице:
    Назначение цепиНомер клеммной колодки
    (обозначение на электрической принципиальной схеме)
    Выход 400 В фаза А (питание шкафа вентилятора)QF1:2T1
    Выход 400 В фаза В (питание шкафа вентилятора)QF1:4T2
    Выход 400 В фаза С (питание шкафа вентилятора)QF1:6T3
    Выход 400 В фаза А (питание ТЭНа)QF2:2T1
    Выход 400 В фаза В (питание ТЭНа)QF2:4T2
    Выход 400 В фаза С (питание ТЭНа)QF2:6T3
    Ввод 400 В нейтральный провоникX1:7(шинаN)
    Ввод 400 В защитный проводникX1:8(шина PE)
    Выход 400 В фаза А (на двигатель)X1:9
    Выход 400 В фаза В (на двигатель)X1:10
    Выход 400 В фаза С (на двигатель)X1:11
    Выход 400 В фаза А (на ТЭН)X1:12
    Выход 400 В фаза В (на ТЭН)X1:13
    Выход 400 В фаза С (на ТЭН)X1:14
    Выход 400 В фаза А (на ТЭН)X1:15
    Выход 400 В фаза В (на ТЭН)X1:16
    Выход 400 В фаза С (на ТЭН)X1:17
    Вход 1X2:9
    Вход 1X2:10
    Вход 2X2:12
    Вход 2X2:13
    неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC)X2:24
    неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC)X2:25
    неисправность (НР), (0,5A 230VAC; 0,5A 30VDC)X2:26
    неисправность (НР), (0,5A 230VAC; 0,5A 30VDC)X2:27
    АЛС входX1:91
    АЛС входX1:92
    АЛС выходX1:94
    АЛС выходX1:95
    • Читать полное описание
    • Единица измерения: 1 шт
    • Габариты (мм): 810x660x270
    • Масса (кг): 40.00

    Технические характеристики Рубеж ШУН/В-0,18-00-УК15-R3

    • Модель: ШУН/В-0,18-00-УК15-R3
    • Тип: с функцией управления ТЭНами калорифера
    • Назначение: насос/вентилятор
    • Трёхфазная электросеть
    • Мощность электродвигателя: 0,18 кВт
    • Силовые элементы автоматики Dekraft
    • Мощность калорифера: от 6,1 до 15 кВт
    • Адресный протокол R3
    • Номинальная частота: 50 ±1 Гц
    • Собственная потребляемая мощность от сети, не более: 100 ВА
    • Тип системы заземления (выбирается при помощи перемычки): TN-C/ТN-S
    • Мощность калорифера, не более: 45кВт
    • Степень защиты оболочки: IP 31 (IP 54 по требованию заказчика)
    • Габаритные размеры: 810 х 660 х 270 мм
    • Масса, не более: 40 кг
    • Средний срок службы, не менее: 10 лет
    • Рабочий диапазон температур: от -25 до +55°С
