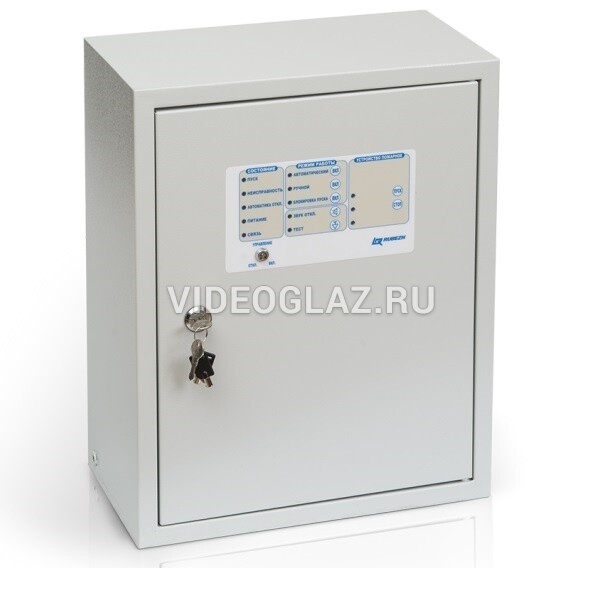

Рубеж ШУЗ-5,5-00-R3 - шкаф управления электроприводной задвижкой

Особенности:

Назначение: задвижка

Трёхфазная электросеть

Мощность 5,5 кВт

Силовые элементы автоматики Dekraft

Адресный протокол R3

Степень защиты оболочки: IP 54

Шкаф управления электроприводной задвижкой ШУЗ прот.R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным Рубеж-2ПБ прот.R3 или автономно.

ШУЗ прот.R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУЗ прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУЗ прот.R3 обеспечивает управление электроприводом:

задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ);

задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ);

задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).

Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ПБ» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».

ШУЗ прот.R3 имеет 3 режима управления:

«Автоматический»:
а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).

«Ручной» – по командам кнопок управления с панели шкафа.

«Блокировка пуска» – когда контакторы обесточены и управление невозможно.

ШУЗ прот.R3 реализует следующие функции:

контроль наличия и параметров электропитания на вводе сети;

контроль исправности основных цепей электрической схемы прибора;

контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание;

контроль силовой цепи питания двигателя;

местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;

передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;

управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.

На лицевой стороне ШУЗ прот.R3 расположены индикаторы состояния и органы управления.

ШУЗ прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:

контроллер;
вводной автоматический выключатель;
контакторы;
реле контроля трехфазного напряжения;
клеммы для подключения внешних цепей;
звуковой сигнализатор;
переключатель УПРАВЛЕНИЕ;
плата индикации.

Подключение внешних сигналов к ШУЗ прот.R3 в зависимости от выбранного типа управления представлено в таблице:

Назначение цепи	Номер клеммной колодки (обозначение на электрической принципиальной схеме)
ввод 400В фаза А (питание шкафа)	X1.1
ввод 400В фаза В (питание шкафа)	X1.2
ввод 400В фаза С (питание шкафа)	X1.3
ввод 400В фаза А (питание двигателя)	X1.4
ввод 400В фаза В (питание двигателя)	X1.5
ввод 400В фаза С (питание двигателя)	X1.6
ввод 400В N (нейтральный проводник)	X1.7
ввод 400В PE (защитный проводник)	X1.8
вход 1*	X1.9
вход 1*	X1.10
вход 2*	X1.12
вход 2*	X1.13
вход 3*	X1.15
вход 3*	X1.16
вход 4*	X1.18
вход 4*	X1.19
Неисправность (НЗ), (0,5А 230VAC; 0,5А 30VDC)	X1.24
Неисправность (НЗ), (0,5А 230VAC; 0,5А 30VDC)	X1.25
Неисправность (НР), (0,5А 230VAC; 0,5А 30VDC)	X1.26
Неисправность (НР), (0,5А 230VAC; 0,5А 30VDC)	X1.27
АЛС вход	X1.91
АЛС вход	X1.92
АЛС выход	X1.94
АЛС выход	X1.95

*В зависимости от назначения шкафа:

X1.9 – Концевые выключатели (открыто, закрыто)

X1.10 – Концевые выключатели (открыто, закрыто)

Электропривод задвижки с дисковым затвором с блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ):

X1.9 – Концевые выключатели (открыто, закрыто)

X1.10 – Концевые выключатели (открыто, закрыто)

X1.12 – Муфтовые выключатели (открыто, закрыто)

X1.13 – Муфтовые выключатели (открыто, закрыто)

Электропривод задвижки с шаровым затвором с блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара (тип управления 3, конфигурация КВ-ДУ):

X1.9 – Концевые выключатели (открыто, закрыто)

X1.10 – Концевые выключатели (открыто, закрыто)

X1.12 – Датчики уровня (нижний уровень, верхний уровень)

Х1.13 – Датчики уровня (нижний уровень, верхний уровень)

При любом типе управления к шкафу подключаются кнопки устройства дистанционного пуска УДП:

X1.15 – Кнопки ОТКРЫТЬ/ЗАКРЫТЬ

X1.16 – Кнопки ОТКРЫТЬ/ОТКРЫТЬ

X1.18 – Кнопка СТОП

Х1.19 – Кнопка СТОП

Схема внешних подключений к шкафу управления задвижкой ШУЗ прот.R3

Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков.
