Производитель

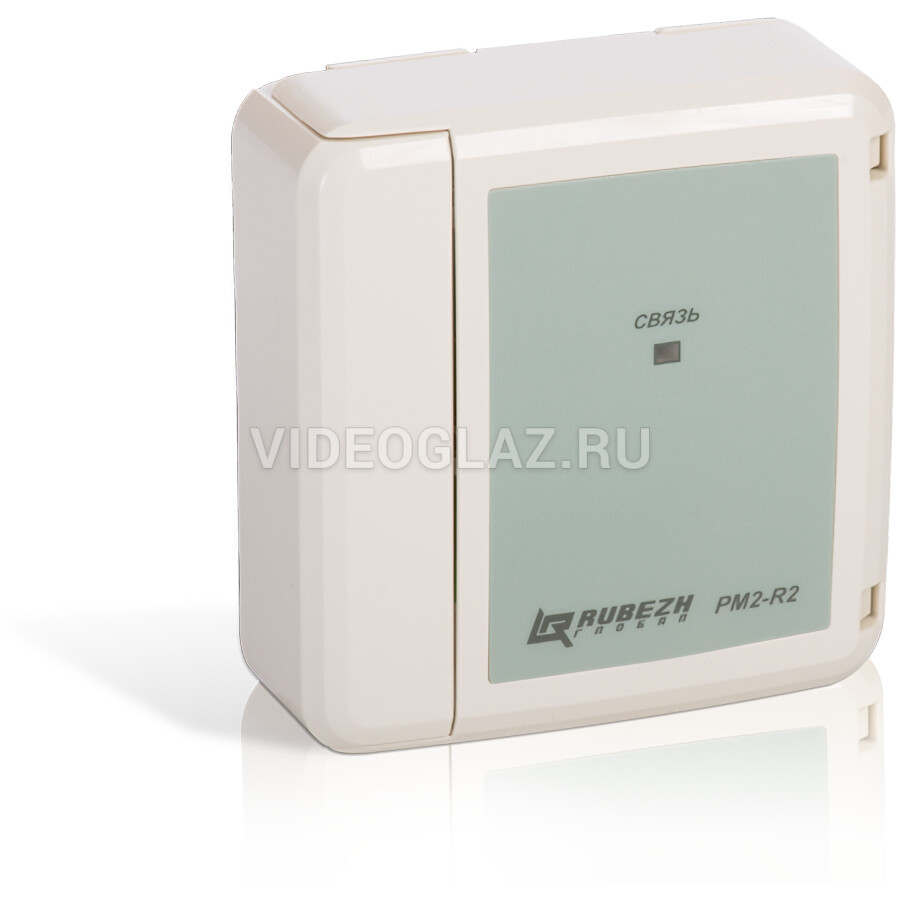

Модуль релейный Рубеж РМ1М-R2 с одним выходом.
РМ-R2
Релейные модули работают в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Релейные модули выпускаются в исполнениях с сокращенными наименованиями, соответствующими количеству выходов:
В системе релейные модули занимают:
Максимальный постоянный ток, коммутируемый контактами каждого релейного выхода РМ2-R2 и РМ4-R2:
Максимальный постоянный ток, коммутируемый релейным выходом РМ1М-R2:
На плате релейного модуля расположены:
Релейные модули содержат в своем составе микропроцессор управляющий работой устройства. Функционально релейные модули представляют собой дистанционно управляемый переключатель соответствующего количества раздельных групп релейных контактов переключающегося типа.
Функции:
В процессе конфигурирования каждому выходному реле задаются параметры:
Схемы внешних подключений к РМ4-R2
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Количество занимаемых адресов в системе | 1 |
| Масса, не более | 150 гр. |
| Рабочий диапазон температур | от - 20 до + 70°С |
| Коммутируемый ток при напряжении 24В, А, не более | 2 |
| Коммутируемый ток при напряжении 230В, А, не более | 0.25 |
| Количество релейных выходов (в зависимости от исполнения) | 2 |
| Программируемые параметры релейных выходов: Задержка 1 (на включение) / Задержка 2 (на выключение) | от 0 до 65535 с |
| Удержание | от 0 до 65535 с |
| Количество релейных выходов | 2 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 100 |
| Высота, мм, не более | 105 |
| Глубина, мм, не более | 40 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +70°С |
