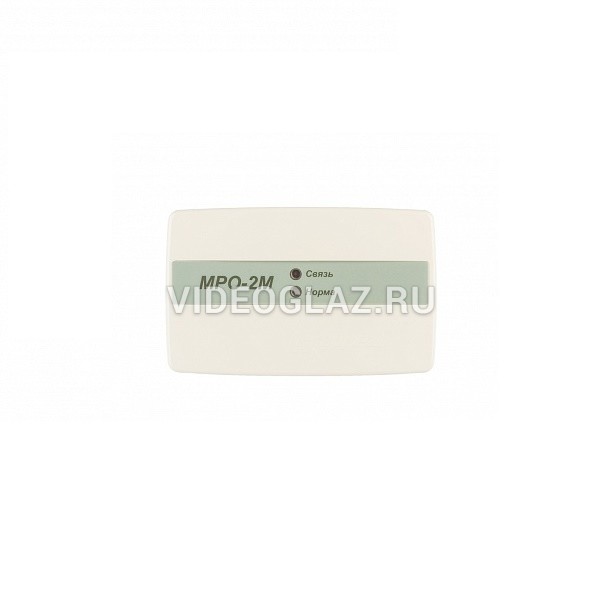

Адресный модуль речевого оповещения МРО-2М предназначен для организации систем аварийного автоматического речевого оповещения людей о чрезвычайных ситуациях, для эффективного управления процессом эвакуации. Работает в составе адресной системы под управлением приемно-контрольных «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Адресный модуль речевого оповещения МРО-2М является программируемым устройством. Конфигурирование МРО-2М осуществляется пользователем с приемно-контрольного прибора (при подключении по технологической адресной линии связи АЛСТ или рабочей линии АЛС) или ПО «FireSec «Администратор». В системе модуль может иметь один из двух статусов –ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала).
МРО-2М имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре. Адресный модуль речевого оповещения МРО-2М обеспечивает:
подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом;
линейный вход, может использоваться как обычный усилитель мощности;
линейный выход для подключения ведомого МРО-2М;
контроль целостности цепи до акустических модулей на обрыв и КЗ;
два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения;
возможность записи в память устройства любого голосового сообщения;
воспроизведение записанного сообщения бесконечное число раз;
автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора;
светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором;
К модулю МРО-2М подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением. МРО-2М способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания. На лицевой стороне модуля расположены индикаторы СВЯЗЬ и НОРМА
Индикатор СВЯЗЬ красного цвета:
в дежурном состоянии мигает с частотой 0,2 Гц;
при отсутствии связи с приемно-контрольным прибором либо при подключении USB разъема светится постоянно;
во время оповещения мигает с частотой 1 Гц;
после нажатия кнопки КАЛИБРОВКА (запоминание сопротивления АМ) по истечению 3 с – три коротких мигания, а далее – постоянное свечение индикатора пока удерживается кнопка;
при коротком нажатии на кнопку КАЛИБРОВКА (менее 3 с) – постоянное свечение индикатора на время считывания состояния прибора;
при передаче данных по каналу USB – частое свечение индикатора.
Индикатор НОРМА зеленого цвета:
в дежурном состоянии постоянное свечение индикатора;
при обнаружении неисправностей – мигание с частотой 2 Гц;
при подключении к разъему USB – отсутствие свечения индикатора.
В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность. В приложении 2 приведена таблица возможных вариантов подключения сборок колонок и их сопротивления.
Модуль речевого оповещения МРО-2М имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (вкомплект поставки не входит и комплектуется по отдельному заказу).
Схема внешних подключений модуля речевого оповещения МРО-2М
Единица измерения: 1 шт
Габариты (мм): 125x78x37
Масса (кг): 0.15
Технические характеристики Рубеж МРО-2М
Напряжение питания: 11-29 В
Мощность, потребляемая в дежурном режиме: 2 Вт
Количество каналов оповещения: 1
Количество речевых сообщений: 8
Настройка количества повторений воспроизведения: От 0 до 255 (0-бесконечно)
Пауза между двумя повторениями: 3
Сопротивление сборки акустических модулей, не менее: 4 Ом
Сопротивление линии до акустических модулей, не более: 3 Ом
Общая продолжительность речевых сообщений: 2 мин
Диапазон воспроизводимых частот речевого оповещения: От 100 до 9000 Гц
