Прибор ИВС-сигналспецавтоматика ППК-2БМ.12 предназначен для работы в системах пожарной сигнализации различных зданий и сооружений в качестве приемно-контрольного прибора.
Прибор обеспечивает прием сигналов тревожных извещений по двухпроводным шлейфам от автоматических и ручных пожарных извещателей с нормально-замкнутыми и нормально-разомкнутыми контактами, а также от активных пожарных извещателей с бесконтактным выходом (ДИП-44, ДИП-3М3, ДИП-3СВ и др.)
Прибор обеспечивает прием из шлейфов как одноуровневых тревожных сигналов "Пожар", так и двухуровневых тревожных сигналов "Пожар 1" (Внимание) и "Пожар 2" (Пожар). Прибор отображает принятые извещения в виде визуальных и звуковых сигналов, формирует сигналы управления автоматическими средствами пожаро-тушения (АСПТ), дымоудаления и оповещения, а также передает на пульт централи-зованного наблюдения (ПЦН) трансляционные сигналы "Неисправность", "Пожар 1" и "Пожар 2".

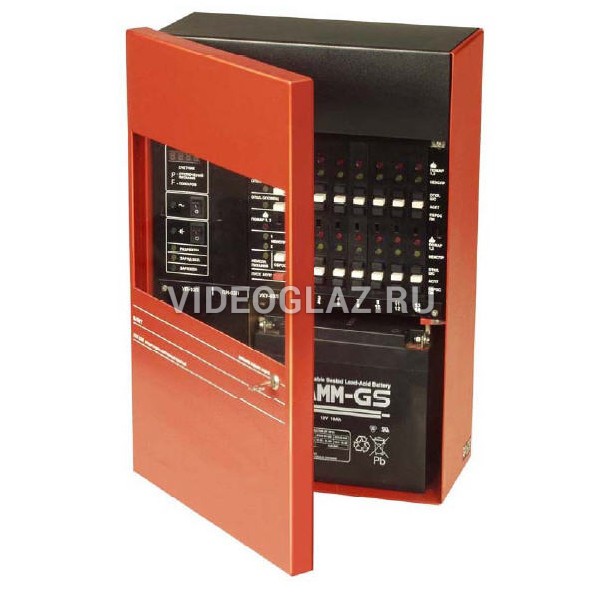

Прибор представляет собой настенную блочно-модульную конструкцию, основой которой является кожух с закрепленной в нем кросс-платой. На кросс-плате распло-жены разъемы для установки входящих узлов:
- узел питания УП-10Л - 1 шт.,
- преобразователь напряжения ПН-03Л - 1 шт.,
- узел контроля и управления УКУ-03Л - 1 шт.,
- узел внешних подключений УВП-10Л - 1 шт.,
- узел приема и регистрации УПР-04Л - 6 шт.
За счет изменения количества устанавливаемых в прибор узлов УПР-04Л на объ-екты могут быть поставлены шесть модификаций ППК-2БМ: на 4, 6, 8, 10, 12 и 14 шлейфов сигнализации. Применение в конструкции прибора съемного узла внешних подключений максимально облегчает проведение монтажных и пуско-наладочных работ, позволяет демонтировать прибор, не отключая от колодок подходящих прово-дов. В конструкции прибора предусмотрена возможность установки встроенной акку-муляторной батареи до 18 Ач (12 В). Электрическая схема прибора обеспечивает заряд, защиту от перезаряда и защиту от глубокого разряда аккумуляторной батареи.
По принципу действия, алгоритму работы и основным схемотехническим решени-ям прибор ППК-2БМ является полным аналогом ППК-2М, при этом большая часть входящих блоков (УКУ-03Л и УПР-04Л) взаимозаменяемы с соответствующими блока-ми ППК-2М. Отличие ППК-2БМ заключается в количестве подключаемых к прибору шлейфов, наличии встроенного блока резервного питания и съемного узла внешних подключений.
