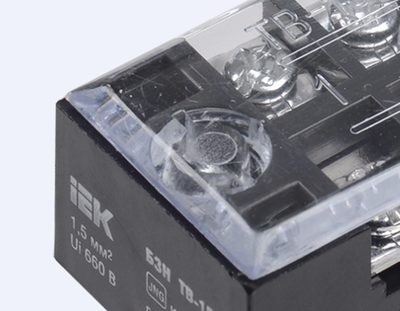

Блок зажимов наборный БЗН ТВ-1512 1,5мм2 15А 12 пар IEK YZN41-12-001-K02 используется для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливается на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка. Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Возможность соединения нескольких групп проводников в одном корпусе: Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар.
Для надежной фиксации проводников на токоведущей шине имеются насечки.
Визуальный контроль состояния контактов через прозрачную крышку.
Модель или исполнение Трехфазная установка
Количество полюсов 12
Тип монтажа Непосредственная установка
Сечение многожильного гибкого провода, мм² 0,75 ...1,5
Цвет Черный
Номин раб напряжение, В 660
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Распространяет горение Нет
Сечение одножильного жёсткого провода, мм² 0,75 ...1,5
Макс сечение присоед шин, мм² 6х3
Сечение шины, мм² 3.3
Номинальная способность к присоединению, мм² 0,75 ...1,5
Материал изоляции корпуса Прочее
Возможно использовать с функцией PEN Нет
Класс негорючести изоляц материала UL94 V1
Количество зажимных клемм на 1 полюс 2
Номин раб напряжение переменного тока Ue, В ≤ 660
Климатическое исполнение УХЛ3
Высота, мм 17
Номин импульсное выдерживаемое напряжение, кВ 8
Номин раб напряжение постоянного тока Ue, В ≤ 440
Ремонтопригодность Нет
Материал зажима Сталь
Тип электрич соединения 1 Болтовое соединение
Материал корпуса АБС-пластик
Номин ток In, А 15
Относительная влажность воздуха ≤ 90%
Винт крепления М3
Номин частота, Гц 50
Количество клеммных пар 12
Ширина, мм 22
Номин напряжение изоляции Ui, В 660
Степень загрязнения 3
Степень защиты - IP IP00
Материал токоведущей части Сталь
Ширина или размер ячейки, мм 22.0
Длина, мм 125
Рабочая температура, °C -40...50
Макс поперечное сечение проводника, мм² 1,5
Место соединения Сбоку (поперечное)
Вам ответит продавец, представитель бренда или пользователь, купивший этот товар. Пришлём уведомление, когда поступит ответ.
| Рабочая температура по | |
| Рабочая температура с | |
| Расположение присоединения | Сбоку (поперечное) |
| Тип электрического присоединения 2 | Винтовое соединение |
| Тип электрического присоединения 1 | Болтовое соединение |
| Цвет | Болтовое соединение |
| Способ монтажа | Непосредственная установка |
| Количество клемм на полюс | 2 |
| Количество полюсов | 12 |
| Сечение многопроволочного гибкого проводника по | 12 |
| Сечение многопроволочного гибкого проводника с | 12 |
| Сечение однопроволочного проводника по | 12 |
| Сечение однопроволочного проводника с | 12 |
| Версия испытанная на взрывозащищенность "Ex е" | Нет |
| Номинальное напряжение | Нет |
| Номинальный ток In | 15 А |
| Материал изолирующего корпуса | АБС-пластик |
| Материал изоляции корпуса | Прочее |
| Рабочая температура | Прочее |
| Сечение многопроволочного гибкого проводника | Прочее |
| Сечение однопроволочного проводника | Прочее |
