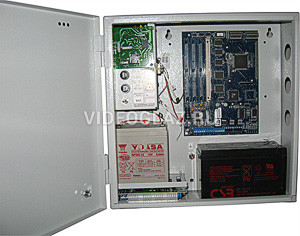

Apollo СБП-12-1.3

Входным питающим напряжением короба Apollo СБП-12-1.3 является сетевое питание 220 В (±15%) переменного тока, а его 2 выхода гальванически разделены. Первый выход линейный с номинальным напряжением +12 В и постоянным током нагрузки не более 1 А для обеспечения круглосуточным бесперебойным питанием различных электронных микропроцессорных систем, например, систем ограниченного доступа, а второй выход - импульсный с номинальным напряжением +12 В и постоянным током нагрузки не более 3 А для обеспечения круглосуточным бесперебойным питанием электромеханических исполнительных устройств, например, замков для закрывания дверей служебных помещений.

Резервирование питания нагрузок щита в случае отключения основного сетевого питания осуществляется от батареи из двух необслуживаемых аккумуляторов суммарной емкостью 12 А·ч, причем один аккумулятор емкостью 5 А·ч при наличии основного питания подключен к первому линейному выходу, а другой аккумулятор емкостью 7 А·ч - ко второму импульсному. Короб СБП-12-1.3 реализует режим "мягкой" подзарядки аккумуляторов батареи от питающей сети ~220 В, при этом обеспечивается их наиболее продолжительное время эксплуатации.

В процессе работы ИБП типа СБП-12-1.3 автоматически осуществляется:

- непрерывный контроль за входным сетевым напряжением переменного тока ~220 В, выдача сигнала для компьютера при недопустимом понижении входного напряжения и при переходе на резервное питание;

- непрерывный контроль выходного напряжения постоянного тока ИБП и его отключение от нагрузки при выходе напряжения из диапазона +(13,8…10,0) В;

- периодическая (1 раз в сутки) проверка емкости аккумуляторной батареи и выдача сигнала при ее недопустимом понижении;

- "мягкий" режим подзарядки аккумуляторной батареи с учетом величины нагрузочного тока;

- гальваническая развязка выходных напряжений;

- проверка исправности светодиодной индикации и состояния контакта в разъеме подключения аккумуляторной батареи.

Быстродействующие электронные защиты источника обратимо срабатывают:

- при коротком замыкании по выходам;

- по превышению нагрузочного тока.

Плавкими вставками (предохранителями) обеспечивается защита источника:

- при коротком замыкании вторичной обмотки сетевого трансформатора;

- при превышении нагрузочного тока от аккумуляторных батарей.

Рекомендуемые программные комплексы: и

• Единица измерения: 1 шт
• Габариты (мм): 320x320x100
• Масса (кг): 3.50

• Диапазон входного сетевого напряжения переменного тока ~ (180 – 245) В

• Число выходов 2

• Диапазон выходного напряжения постоянного тока ИБП +(10,0...13,8) В

• Номинальный выходной ток линейного источника питания 1 А

• Номинальный выходной ток импульсного источника питания 3 А

• Число боксов для аккумуляторных батарей 2

• Максимальный ток подзарядки АБ емкостью 5 А*ч 250 мА

• Область рабочих температур от +10 до +45 С

• Габаритные размеры бокса для АБ линейного источника питания 70х90х100 мм

• Габаритные размеры бокса для АБ импульсного источника питания 70х90х150 мм

• Габаритные размеры щита 320х320х100 мм

• Максимальные токи подзарядки аккумуляторных батарей 250 мА.
