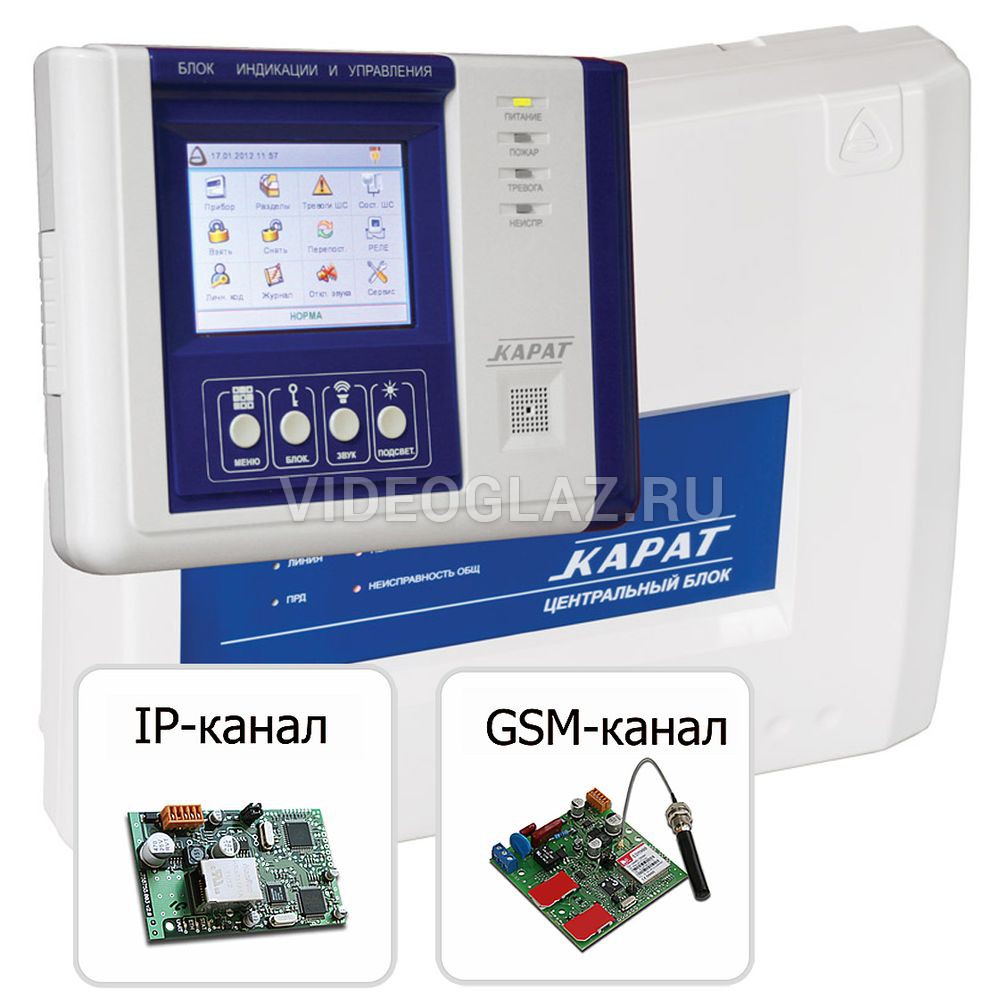

Сибирский арсенал Карат с БИУ TFT с универс. и IP-коммуникатором - предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями. Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.
Состав:
- Центральный блок (ЦБ).
- Блок индикации и управления с цветным сенсорным экраном (БИУ TFT).
- Адресный модем (используется для обеспечения связи между ЦБ, БИУ TFT, БШС-4, БШС-4П, БР-4 и приборами управления по адресной двухпроводной линии).
- Универсальный коммуникатор (GSM с 2 SIM + ГТС).
- IP-коммуникатор (интернет, локальные сети, GPRS).
Особенности Карат с БИУ TFT с универс. и IP-коммуникатором
- Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
- Информация о состоянии прибора и внешних блоков отображается на цветном ЖК-экране БИУ TFT. Управление системой осуществляется через сенсорное меню БИУ TFT.
- Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.
ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.
- Возможность подключения блоков реле БР-4. БР-4 управляет четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля.
- Возможность подключения приборов оповещения «Рокот-2» вариант К, приборов управления пожаротушением «Пирит ПУ» вариант К, контрольно-пусковых шкафов ШКП-04…75, турникетов SA-303.
- Для автоматического управления приборами и устройствами предусмотрены сценарии, т.е. последовательность действий, выполняемых прибором «КАРАТ» при возникновении событий «тревога» и «пожар».
- Выносной блок индикации и управления БИУ TFT устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м.
- Раздельная или групповая постановка ШС на охрану (снятие с охраны).
- Управление с клавиатуры БИУ TFT и электронными ключами Touch Memory (считыватель ключей в комплекте с прибором). При использовании универсального считывателя «Портал» возможно управление ключами TM, бесконтактными Proximity-картами, радиобрелоками, цифровым кодом (вводится с кодонаборной клавиатуры).
- При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».
- Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ TFT и/или пульт централизованного наблюдения «Лавина».
- Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий. Возможность выгрузки событий в USB-флешку.
- Гибкая настройка конфигурации прибора с помощью программного обеспечения «Лавина».
- Гибкое программирование параметров прибора с помощью USB-flash памяти.
- Голосовые извещения при появлении событий Тревога, Внимание, Пожар, Неисправность.
- Возможность назначать текстовые метки (пояснения) для блока, раздела, ключа, ШС, реле.
- Виртуальные ключи (пароль-код). С помощью виртуального ключа пользователь может лично ставить под охрану и снимать с охраны только свой раздел(-ы), введя свой код в подменю Личн. код.
- Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.
- Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.
- Для передачи сигнала тревоги по проводным линиям ЦБ имеет 4 выхода ПЦН типа «сухой контакт». Передача сигналов тревоги осуществляется разрывом либо замыканием линий ПЦН с помощью контактов реле.
- Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с автоматическим контролем соединительных линий на обрыв и короткое замыкание.
- Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.
- При отключении питания прибор запоминает состояние ШС.
- Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.
- Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.
- Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.
- Выход «+12 В» для питания и сброса извещателей.
- Выход «Вых» с выходным напряжением 12 В для питания БИУ, извещателей или оповещателей.
