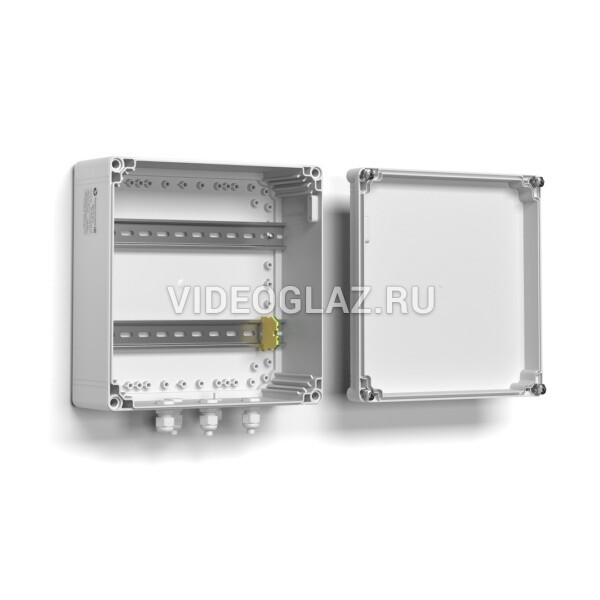

Коробки монтажные пластиковые серии КМП предназначены для коммутации цепей питания и линий связи, установки устройств защиты от импульсных перенапряжений и любого другого электронного оборудования, и защиты их от воздействия окружающей среды. КМП оборудованы магнитоконтактным извещателем для сигнализации о несанкционированном доступе и клеммой заземления.
КМП выпускаются по техническим условиям ТУ 26.30.50-077-31006686-2017.
Климатическое исполнение коробок соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP66.
Приобретается по отдельной заявке:
- Панель монтажная с комплектом крепежа
- Рамная вставка глубиной 55 мм, включая монтажные винты, уплотнитель и магнитоконтактый извещатель
- Крепеж настенный (крепежное ушко – 4 шт., саморез – 4 шт.)
- Кронштейн КС-11 для крепления на опору Ø от 115 до 135 мм (для КМП-20.20.13, КМП-20.30.13)
- Кронштейн КС-12 для крепления на опору Ø от 115 до 135 мм (для КМП-30.30.13, КМП-30.40.13)
- Кронштейн КС-13 для крепления на опору Ø от 115 до 135 мм (для КМП-40.40.13, КМП-40.60.13)
Кронштейны под опоры других размеров под заказ.
Устройство, габаритные и установочные размеры:
| № п/п | Наименование | КМП-20.20.13 | КМП-20.30.13,
КМП-30.30.13,
КМП-30.40.13,
КМП-40.40.13 | КМП-40.60.13
|
| 1 | Корпус | 1 шт. | 1 шт. | 1 шт.
|
| 2 | Din-рейка 35х7,5 | 1 шт. | 2 шт. | 4 шт.
|
| 3 | Гермоввод PGA11 - Ø кабеля 10 ÷ 6 мм* | 4 шт. | 4 шт. | 4 шт.
|
| 4 | Гермоввод PGA7 - Ø кабеля 8 ÷ 4,5 мм* | 1 шт. | 1 шт. | 1 шт.
|
| 5 | Магнитоконтактный извещатель | 1 шт. | 1 шт. | 1 шт.
|
| 6 | Клемма заземляющая | 1 шт. | 1 шт. | 1 шт.
|
* Гермовводы для кабелей другого диаметра, количество и их расположение устанавливаются по отдельной заявке.
Монтаж кронштейна для крепления на квадратные и круглые опоры:
Установка рамной вставки:
