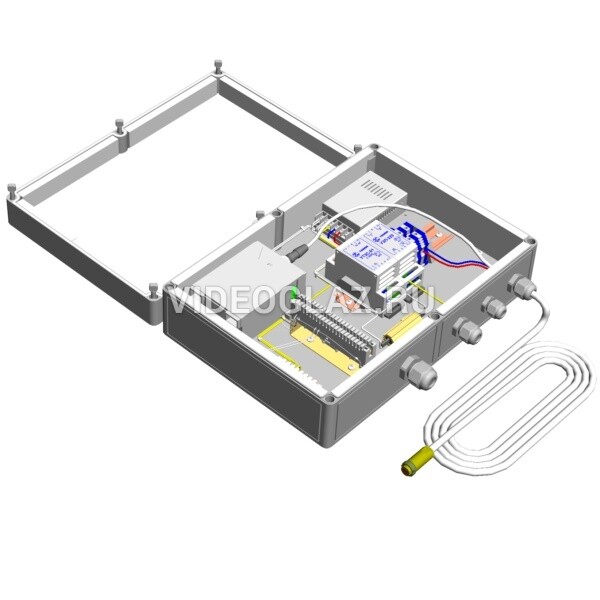

Коробка монтажная герметичная с обогревом КМГО-220 (далее изделие) предназначена для установки в ней передатчика видеосигналов АПВС-11, устройства защиты от импульсных перенапряжений по цепи питания 220 В класса III УЗП-220 и обеспечения заданного температурного режима при эксплуатации этого оборудования. Поддержание температуры внутри изделия, в заданном диапазоне, обеспечивается автоматическим включением и отключением обогревателя. Управление обогревателем осуществляется с помощью устройства тепловой защиты и сигнализации УТЗС-01(~220).
Изделие оборудовано магнитоконтактным извещателем для сигнализации о несанкционированном доступе.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Климатическое исполнение изделия соответствует УХЛ1.5 ГОСТ 15150-69.
Степень защиты IP 66.
Комплектность:
| КМГО-220 | КМГО-220-01 | КМГО-220-02
|
| Устройство тепловой защиты УТЗС-10 (=24) | 1 | 1 | 1
|
| Устройство защиты от импульсных перенапряжений по цепи 220 В УЗП-220 | 1 | 1 | 1
|
| Устройство защиты линий УЗЛ-К-7,5/10кА-12(24)В (УЗЛ-К) | - | 1 | 1
|
| Устройство защиты от импульсных перенапряжений и помех систем передачи данных (УЗЛ-И); | - | - | 1
|
| Клеммная колодка (6мм²) | 1 | 1 | 1
|
| Резисторы оогрева | 1 | 1 | 1
|
| Плинты | 1 | 1 | 1
|
| AC-DC преобразователь 220/24 36Вт | 1 | 1 | 1
|
| Шина заземления типа 8/2 | 1 | 1 | 1
|
| Кабель длиной 2м с розеткой (РС10ТВ) | 1 | - | -
|
| Передатчик АПВС-11 (по отдельной заявке) | + | + | +
|
Преимущества использования
Серийное производство
Оперативность монтажа
Полный набор необходимых аксессуаров
Вся необходимая документация для проектирования
Пыле- влагозащищенное исполнение, термостат
Датчик на вскрытие
Надежность и эстетика
Схема электрическая принципиальная
