Коробка монтажная герметичная КМГ предназначена для монтажа оборудования систем видеоконтроля вне помещений в непосредственном контакте с атмосферной средой.
Климатическое исполнение изделия соответствует УХЛ1.5 ГОСТ15150-69.
Класс защиты: IP66.
КМГ защищает аппаратуру и контактные соединения только от атмосферной влаги, никак не влияя на диапазон рабочих температур аппаратуры.
Коробка изготовлена из термостойкой пластмассы полистирола.
В типовом исполнении в монтажной гермокоробке устанавливаются:
- шасси с арматурой крепления аппаратуры;
- кодер АПВС (возможна установка двух кодеров в одной КМГ);
- блок питания видеокамеры;
- кросс-плинт на 10 пар (возможна установка двух плинтов) для расскроссировки магистрального сигнального кабеля;
- клеммы подключения силового кабеля питания;
- гермовводы для магистрального кабеля (один или два), силового кабеля питания, кабеля питания видеокамеры и коаксиального кабеля.
Обратите внимание: кодер АПВС и блок питания видеокамеры в стоимость КМГ не входят и оплачиваются отдельно.
При заказе необходимо указать перечень устанавливаемых изделий (при установке нетиповых изделий - их габаритные и установочные размеры), назначение и наружный диаметр всех коммутируемых кабелей для определения необходимого типа и места установки гермовводов.
Сертификации не подлежит.
Преимущества использования
Серийное производство
Оперативность монтажа
Полный набор необходимых аксессуаров
Вся необходимая документация для проектирования
Пыле- влагозащищенное исполнение, термостат
Датчик на вскрытие
Надежность и эстетика

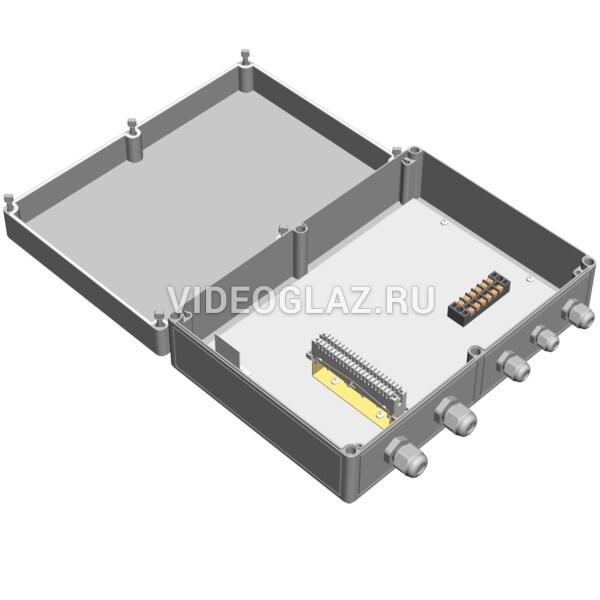

Устройство КМГ (крышка не показана)
| 1 | Клеммная колодка (сечение подключаемых проводов до 2 мм²) | 1 шт.
|
| 2 | Плинт | 1 шт.
|
| 3 | Кронштейн для АПВС | 1 шт.
|
| 4 | Гермоввод PGA9-08G – Ø кабеля 4-8 мм | 1 шт.
|
| 5 | Гермоввод PGA11-10G – Ø кабеля 6-10 мм | 2 шт.
|
| 6 | Гермоввод PGA16-14G – Ø кабеля 9-14 мм | 2 шт.
|
