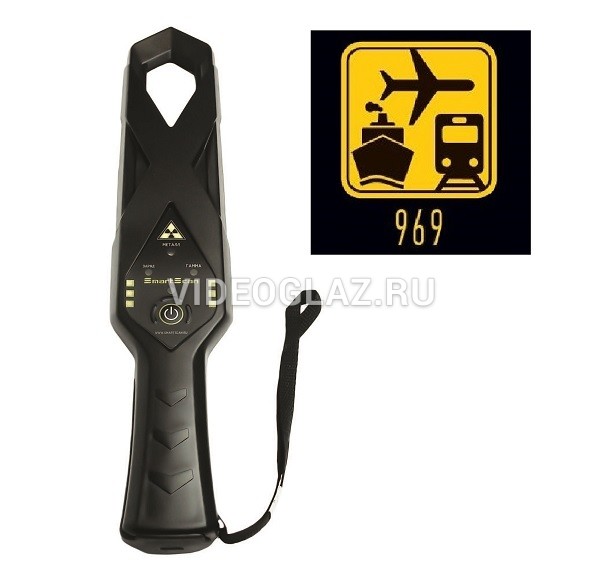

SmartScan Model XRD

SmartScan Model XRD - портативный ручной металлодетектор SmartScan Model XRD, электромагнитный совмещенный с детектором гамма-излучения, предназначен для обнаружения запрещенных к несанкционированному проносу металлических предметов и источников ионизирующего излучения (ядерные материалы, радиоактивные вещества), скрываемых под одеждой людей или в их ручной клади.

Ручной металлодетектор SmartScan XRD применяется для поиска в слабопроводящих и диэлектирических средах металлических предметов из черных и цветных металлов, обнаружения радиоактивных и ядерных материалов по их гамма-излучению, скрытых на теле человека, в багаже, корреспонденции, используется как средство досмотра в силовых структурах, на объектах транспортной инфраструктуры, в археологии, медицине и в прочих областях применения.

Портативный металлодетектор SmartScan Model XRD с вихретоковым преобразователем (ВТП), встроенным в корпус из ударопрочного пластика, внутри которого размещены также электронные элементы схемы и источник питания. Принцип работы прибора основан на гармоническом (одночастотном) вихретоковом методе обнаружения скрытых металлических объектов. Встроенный стабилизатор напряжения обеспечивает работоспособность прибора при изменении напряжения батареи от 9 до 6,5 В.

Так же одновременно с работой металлоискателя осуществляется непрерывное измерение скорости счета импульсов с оптико-электронного датчика гамма-излучения и ее верификация с установленным пороговым значением. Выработка сигнала «Alarm» при превышении установленного цифрового порога срабатывания, соответствующего допустимой величине мощности эквивалентной дозы ионизирующего излучения. Сигнал “Alarm” – частотный цифровой выход, пропорциональный уровню ионизирующего излучения.

Принцип действия блока детектора гамма-излучения

Регистрация и измерение параметров гамма-излучения осуществляется с помощью встроенного сцинтилляционного детектора, преобразующего кванты фотонного излучения в электрические импульсы. Детектор состоит из сцинтиллятора 10x10x30мм CsI(Tl), соединенного с кремниевым ФЭУ (детекторный блок). В состав прибора также входит предусилитель и микропроцессорный блок. Прибор содержит в корпусе детектирующую и обрабатывающую части и выполнен в виде моноблока с цифровым разъемом для подключения. Сигнал “Alarm” – частотный цифровой выход, пропорциональный уровню ионизирующего излучения. Обработку импульсов детектора, управление сигнализацией осуществляет встроенный микроконтроллер прибора.
