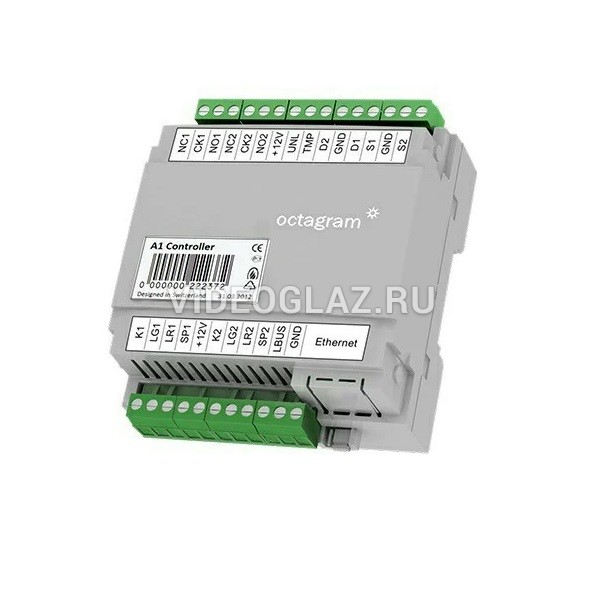

Октаграм A1H – контроллер A1 с предустановленной прошивкой H.
Контроллер А1H предназначен для построения системы контроля доступа в гостиничные номера или офисные помещения с использованием адресных микромодулей.
Предназначен для организации СКУД на одну дверь, управления инженерным оборудованием и организации охранно-пожарной сигнализации. Прямое подключение к контроллеру считывателя и замка. Реле управления сиреной. Управление автоматикой. Удаленный мониторинг, дублирующий канал связи. Контроль работы от сети и уровня разряда аккумулятора, тампер.
Дополнительное оборудование, которое устанавливается в контроллер А1:
– плата IP концентратора - конвертер CEM с подключением до 255 контроллеров (рекомендовано 32) в линию LBUS (обеспечивает преобразование сигналов TCP/IP в сигналы интерфейса LBUS) для подключения линии связи контроллеров в локальную сеть (приобретается отдельно);
– пульт управления и индикацииRC100 - для контроля состояния ОПС и АПТ, выдача визуальной информации и звукового сигнала при возникновении тревожных ситуаций. Встроенный считыватель управления;
– микромодули DG*, DL*, DTR, DIF, DHV, HMD, TMP, LAC - контроль "сухих контактов", наличие напряжения на подключенном устройстве, температуры, влажности, контроль охранного шлейфа (обрыв, КЗ, норма, тревога).
Схема подключения контроллера A1H
LBUS - контакт подключения к адресной линии связи с другими контроллерами в линии LBUS и RC100;
K1 – сигнальный провод центрального считывателя для управления замком двери и постановки/снятия с охраны. При использовании считывателей с выходным форматом Wiegand-26 подключение производить через преобразователь TWT (один преобразователь на два считывателя);
LG1 – зеленый светодиод индикации на считывателе входа (в режиме ожидания – +5 В, при подаче сигнала – 0 В);
LR1 – красный светодиод индикации на считывателе входа (в режиме ожидания – +5 В, при подаче сигнала – 0 В);
SP1 – акустический излучатель звука считывателя входа (в режиме ожидания – +12 В, при подаче сигнала – 0 В);
K2 –не используется;
LG2 - не используется;
LR2 - не используется;
SP2 - не используется;
1-е реле для подключения сирены: NO1, CK1, NC1 – контакты реле: нормально разомкнутый, центральный, нормально замкнутый;
2-е реле для управления замком двери:
NO2, CK2, NC2 – контакты реле: нормально разомкнутый, центральный, нормально замкнутый;
D1(2) - контакт подключения к первой (второй) адресной линии LMicro адресных микрочипов;
S1(2) - контакт подключения для закольцовывания первой (второй) адресной линии LMicro соответственно с контактом D1(D2);
UNL- не используется;
TMP - контроль тампера;
+12V - выходное напряжение +12В для питания внешних устройств;
GND - общий провод (к контакту заземления не подключать!!!).
Примечание: установите перемычку TMP – GND если нет тампера, иначе на контроллере будет состояние «Тампер вскрыт».
Структурная схема гостиничного номера на базе контроллера A1HT
Технические характеристики Октаграм A1H
- Тип оборудования: Контроллер
- Количество адресных линий: LMicro 2
- Количество адресных чипов в одной линии: LMicro 32
- Архитектура адресных шин: Линейная или кольцевая
- Количество настраиваемых внутренних реакций: 96
- Количество ключей/событий: 4000
- Интерфейс считывателей: Dallas TM, Wiegand 26 (подключение через DTR, DTW)
- НО/НЗ реле: 2 (сирена, ПЦН)
- Коммутируемый ток реле контроллера: 2 A, 60 В
- Интерфейс связимежду контроллерами: LBus
- Длина адресной линии связи LMicro, не более: 350 м
- Длина линии связи: LBus (при U=8,5…13,5 В), не более 700 м
- Интерфейс связи с компьютером: TCP/IP
- Потребление: 80 мА
- Напряжение питания: 12В
- Корпус: АБС пластик
- Габаритные размеры: 95 х 90 х 48мм
- Масса устройства: 230г
- Диапазон рабочих температур: +5.. +40°C
- Относительная влажность при +15°C: 80%
- Относительная влажность при +25°С: 90%
