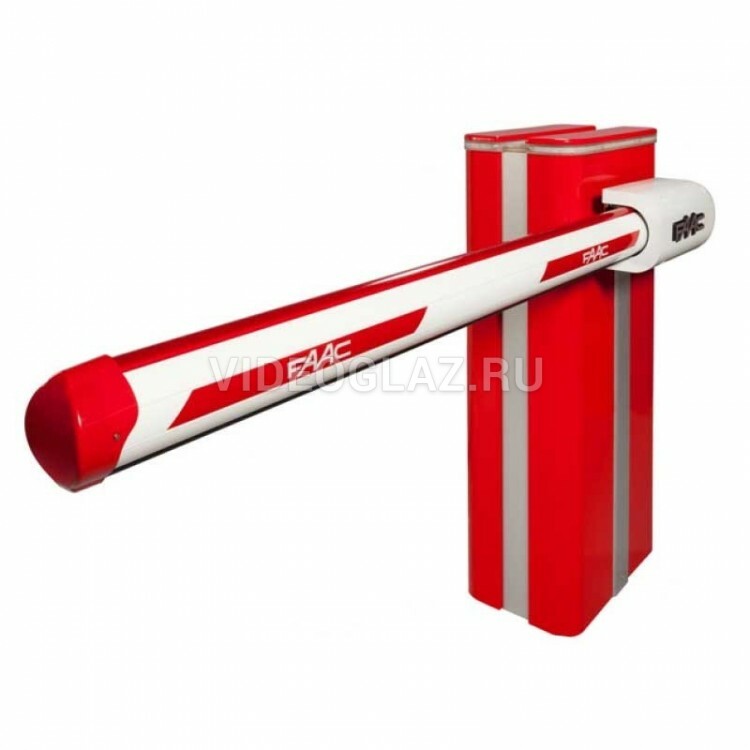

FAAC B680H/4 - Комплект гидравлического шлагбаума, длина стрелы 4300 мм, интенсивность 100%, время открытия 3,5 с.
Состав комплекта:
- 10468077. Шлагбаум гидравлический гибридный В680 Н, встроенный энкодер чувствительности к препятствиям,2-х канальный детектор индукционный петель, зимний, левый/правый вариант расположения стрелы, без кожуха - 1 шт.
- 416016. Кожух шлагбаума B680H, красный RAL 3020 - 1 шт.
- 428043. Стрела круглая с демпфером Ø75мм тип S 4300мм - 1 шт.
- 428436. Крепление для круглых Ø75мм типа S стрел к B680 H в комплекте с балансир. пружиной - 1 шт.
- 490117. Наклейки светоотражающие на стрелу, комплект 6 шт - 1 шт.
- 490139. Пластина монтажная с анкерами для шлагбаума B680 H - 1 шт.
Автоматизированная система состоит из стрелы, выполненной из белого алюминия, с закрепленными на ней отражателями, опциональных устройств световой сигнализации, защитного корпуса и стального вертикального профиля. Внутри защитного корпуса расположено устройство управления, состоящее из вертикального профиля с гидравлическим устройством и двух гидроцилиндров, закрепленных на нем, которые с помощью коромысла поворачивают стрелу. Стрела балансируется пружиной, закрепленной на одном из двух гидроцилиндров. Блок управления также закреплен на вертикальной стойке внутри корпуса и расположен во внешнем защитном корпусе.
Система имеет автоматическое электронное устройство защиты от разрушения, гарантирующее остановку и блокировку стрелы в любом положении. Кроме того, при исчезновении питания или возникновении неисправности система позволяет управлять положением стрелы вручную.
1 Встроенная сигнальная лампа
2 Электрооборудование
3 Пробка долива масла
4 Газоотводный винт правого цилиндра
5 Гидростанция
6 Правый гидроцилиндр
7 Вентилятор
8 Гидрошланг правый
9 Гидрошланг левый
10 Узел разблокировки
11 Левый гидроцилиндр
12 Газоотводный винт левого гидроцилиндра
13 Корпус
14 Энкодер
15 Клемник подключения питания
16 Выключатель подачи питания
1 Несущая конструкция
2 Механические упоры
3 Коромысло
4 Выходной вал
5 Фундаментная пластина
6 Направляющая для пружины
7 Пружина
8 Гайка натяжения пружины
Подключение электрических устройств
