Комплект базовый привода DoorHan SW-5000BASE используется для автоматизации бытовых распашных ворот средней тяжести (с массой створки до 500 кг и шириной до 5 м), которые открывают достаточно интенсивно (50%). Благодаря длине рабочего хода в 500 мм ворота могут открываться не только вовнутрь, но и наружу. Относится к серии Swing (автоматизация ворот со средней и высокой интенсивностью использования), приводы которой возможно устанавливать, в том числе, на узкие столбы.
Привод DoorHan SW-5000BASE соответствует самым высоким стандартам безопасности. Бесперебойно работает в большом диапазоне температур — от –40 до +55 °С за счет использования морозоустойчивой смазки и высококачественных материалов. Привод отличается надежностью и точностью системы концевых выключателей, которая позволяет очень точно настроить остановку ворот в крайних положениях.
Внешний вид и конструкция
Привод защищен от всех негативных воздействий окружающей среды, так как изготовлен из высокопрочного алюминиевого сплава с герметичными соединениями и снабжен пластиковым кожухом, который исключает попадание пыли на поверхность ходового винта. (класс защиты — IP54).
Ходовой винт из высокопрочной стали обладает улучшенными кинематическими характеристиками. Конструкция привода помогает снизить уровень шума и увеличить плавность хода при работе. Ресурс ходового винта рассчитан на весь срок службы привода.
Ходовая гайка выполнена из высокопрочного сплава бронзы и стали, который позволяет минимизировать коэффициент трения между ходовым винтом и гайкой, что значительно увеличивает срок службы узла.
Привод оснащен механизмом расцепления, который позволяет закрыть или открыть ворота вручную при перебоях с электроэнергией. Система расцепления оборудована специальным замком, предназначенным для защиты привода от несанкционированной разблокировки.
Привод сертифицирован и отвечает всем (как российским, так и международным) стандартам качества.
Очень удобно, что все необходимые подключения сделаны производителем, это существенно уменьшает время установки привода.
Для монтажа можно использовать любой из двух приводов базового комплекта: один из них ставится на ворота, открывающиеся наружу, а другой – вовнутрь.
Все детали и механизмы (двигатель, редуктор, блок управления) помещаются в одном компактном корпусе, благодаря чему привод очень удобен при установке и использовании.
Блок и плата управления обладают большими возможностями для самостоятельной настройки и хорошей функциональностью.
Благодаря встроенному радиоприёмнику возможно дистанционное управление, с подключением до 60 пультов.
Конструкцией предусмотрено подключение допустройств (таких, как сигнальные лампы), которые повышают уровень безопасности.
Механические упоры делают привод еще надежнее.
Все части корпуса окрашены порошковым методом, что создает экологически чистое и прочное покрытие и сохраняет приводу эстетичный внешний вид на протяжении всего срока эксплуатации.
Электромагнитный тормоз в комплекте с приводом обеспечивает максимально точную остановку створок ворот в крайних положениях с последующей их фиксацией, что позволяет не устанавливать на ворота дополнительные запирающие устройства. Остановка привода в крайних положениях по срабатыванию концевых выключателей значительно снижает нагрузку на все узлы устройства, что увеличивает срок его службы.
Привод DoorHan SW-5000BASE отличается легкостью и быстротой монтажа, так как не требует сварки. При этом ворота должны быть оснащены механическими упорами на закрывание и открывание.

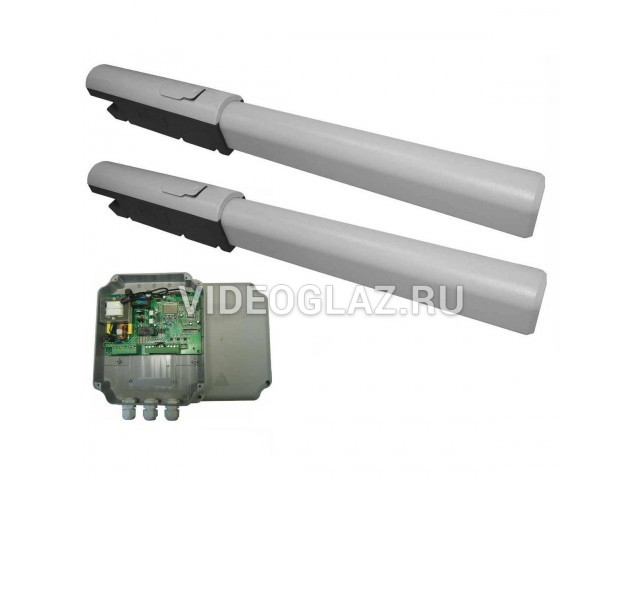

Комплект базовый привода DoorHan SW-5000BASE состоит из:
привод - 2 шт
блок управления PCB-SW - 1 шт.
