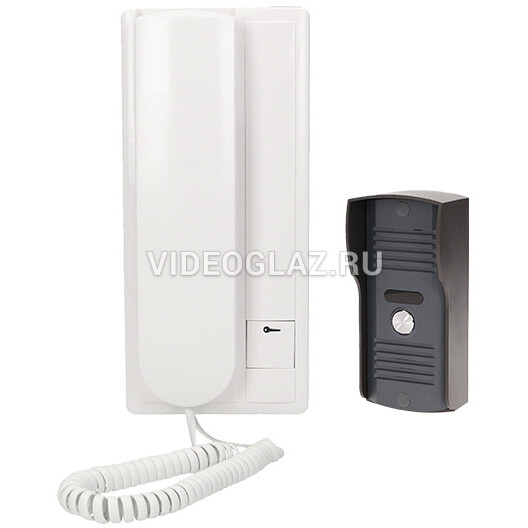

Комплект аудиодомофона EL AIS-01 позволяет организовать контроль доступа и двустороннюю аудио связи с посетителями. При помощи аудиодомофона оператор может осуществлять коммуникацию с посетителем (без физического контакта). Оператор может разрешить доступ лицу в помещение, что повышает удобство и уровень безопасности на объекте.
Питание АС 100-240В, 50/60Гц. Управление замком по нажатию кнопки. Подключение двух баз к одной вызывной панели. Класс защиты базы IP 44, вызывной панели IP63.
При подключении двух баз необходимо соблюдать соответствие проводника и номера вывода на базах. Не допускать подключение проводников к разным номерным выводам баз.
Примечания к проводным соединениям
• Замок не входит в комплект поставки. Вы можете приобрести подходящие для данной модели аудиодомофона комплектующие отдельно. Перед монтажом рекомендуем ознакомиться с документацией отдельных комплектующих.
• База имеет встроенный источник питания. Встроенный блок питания может подключаться к источнику с широким диапазоном переменного напряжения (от 100 до 240В).
• Эффективность работы устройства напрямую зависит от качества проводов. Требования к линиям связи: от 0 - 100 метров кабель сечением 0,65мм2
; От 100 - 150 метров кабель сечением 0,8мм2
.
• Убедиться в соответствии подключаемых контактов разных элементов комплекта.
• Длина линии рассчитывается исходя из общей суммы длин всех подключаемых соединений.
Класс IP Базы IP44,вызывной панели IP63
Потребляемая мощность Ожидание 1Вт / Беседа ≤ 2Вт
Тип подключаемого замка Электромеханический
Характеристики подключаемого замка, реле Не более 12В/3А
Длина линии От 0 - 100 метров для кабеля сечением 0,65мм2; От 100 - 150 метров для кабеля сечением 0,8мм2
Подключение 2-х проводное с панелью / 2-х проводное с замком
Подключение двух баз к одной вызывной панели Да
Управление замком Есть, открытие по нажатию на механическую кнопку
Режим «без звука» Нет
Индикация Aудиопанель - да
Тип контактов реле NO
Рабочая температура База - От -10°C до +50°C; Панель - От -30°C до +55°C
Питание АС 100-240В, 50/60Гц
Размер База - 215x98x72 мм; Aудиопанель - 145x64x51 мм
Вес База – 594г.; Aудиопанель - 195г.
Режим работы Дуплекс
Комплектация База - 1шт., Трубка с проводом подключения к базе - 1шт., Вызывная панель - 1шт., Козырек-кронштейн для вызывной панели - 1шт., Кронштейн для базы – 1шт., Монтажный комплект (дюбель пластмассовый - 6шт., саморезы под дюбель - 8 шт.)
Материал База - пластик; Aудиопанель - металл/пластик
| Подключение вызывных панелей | 1 |
| Тип | комплект |
| Назначение | для дачи / для дома / для квартиры / на дверь / на калитку |
| Тип связи | дуплексный |
| Цвет внутренних блоков | белый |
| Цвет наружных блоков | серый |
| Класс защиты IP | IP63 / IP44 |
| Технология | 2 проводная |
| Способ монтажа | накладной / настенный |
| Общий вызов | да |
| Материал наружных блоков | металл / пластик |
| Количество кнопок вызова | 1 |
| Комплектация | вызывная панель / трубка |
| Материал внутренних блоков | пластик |
| Подключение | проводное |
| Подключение аудиотрубки | да |
| Рабочая температура вызывной панели (мин), °C | -30 |
| Тип вызывной панели | одноабонентская |
| Тип кнопок | механические |
| Кнопка отпирания замка | да |
| Антивандальный | да |
| Место установки | внутренние / уличные |
