Описание OSNOVO SW-60803/I
OSNOVO SW-60803/I - промышленный PoE коммутатор на 11 портов. Порты: 6 x FE (10/100Base-T) с PoE (до 30W) + 2 x FE (10/100Base-T) с PoE (до 60W) + 1 x GE (10/100/1000Base-T) + 2 x GE SFP (1000Base-X). Вход для резервного питания. Встроенная грозозащита. Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Режим антизависания и режим удлинения линий связи по 8-ми PoE портам до 250м (скорость до 10Мбит/с). Суммарная мощность PoE до 300W. Питание DC48-57V. БП в комплект НЕ входит. Размеры (ШхВхГ): 50x165x115мм. Монтаж на DIN-рейку. Рабочая температура: -40…+75°С.
Особенности оборудования
1 Gigabit Ethernet Uplink-порт (10/100/1000 Base-T);
2 Gigabit Ethernet SFP-слота (1000 Base-SX/LX);
8 Fast Ethernet портов с поддержкой PoE (10/100 Base-T);
Диапазон рабочих температур -40…+75°С;
Монтаж на DIN-рейку (крепления входят в комплект поставки);
Режим увеличения дальности передачи сигналов до 250 м. (скорость передачи данных ограничена 10 Мбит/с);
Режим антизависания РоЕ-устройств Auto-Check;
Соответствие стандартам PoE IEEE802.3af/at, автоматическое определение РоЕ-устройств;
Максимальная мощность PoE на один порт - 60 Вт, Метод А и В подачи PoE (порты 1-2);
Автоматическое определение MDI/MDIX;
Размер таблицы MAC-адресов: 8K;
Пропускная способность коммутационной матрицы: 7.6 Гбит/с;
Размер буфера пакетов: 1М;
Стандарты: IEEE 802.3x full-duplex flow control;
Защита от превышения максимального тока нагрузки и КЗ;
Встроенная грозозащита 6 кВ;
Разъем для подключения резервного питания;
LED индикаторы режимов работы;
Прочный алюминиевый корпус (IP30);
Простота и надежность в эксплуатации.
Описание элементов коммутатора

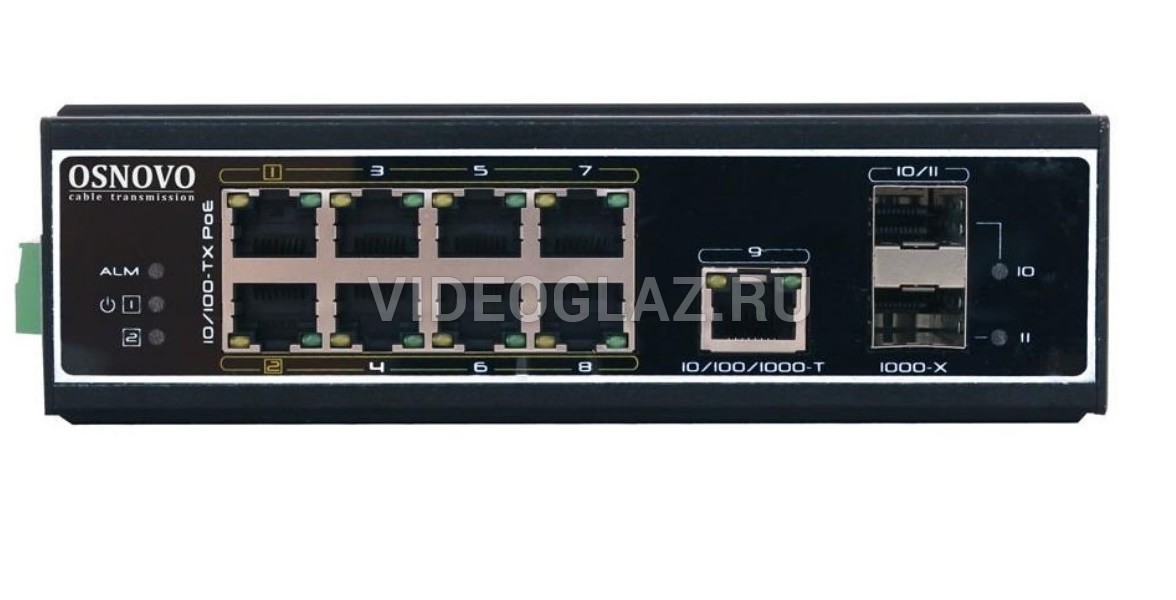

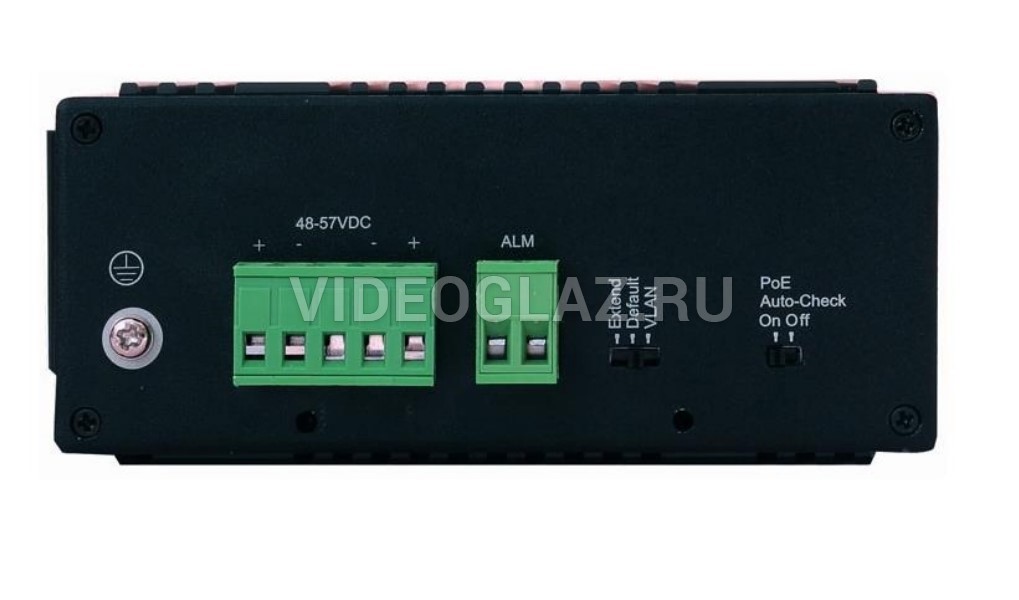

Панели подключения коммутатора SW-60803/I
Назначение разъемов, индикаторов, переключателей коммутатора SW-60803/I
Установка режимов работы коммутатора SW-60803/I
Подключение
Типовая схема подключения коммутатора SW-60803/I
Схема каскадного подключения коммутатора SW-60803/I
Схема подключения блоков питания и системы оповещения к коммутатору SW-60803/I
Комплектация
- Коммутатор SW-60803/I – 1шт.
- Монтажный комплект для крепления на DIN-рейку – 1шт.
- Руководство по эксплуатации – 1 шт.
- Упаковка – 1 шт.
Технические характеристики OSNOVO SW-60803/I
- Артикул: 13345
- Общее кол-во портов: 11
- Кол-во портов FE+PoE: 8
- Кол-во портов FE: -
- Кол-во портов GE+PoE: -
- Кол-во портов GE : 1
- Кол-во портов GE (не Combo порты): -
- Кол-во портов SFP : 2
- Кол-во портов Combo GE (RJ45+SFP): -
- Кол-во портов SFP (не Combo порты): 2
- Топологии подключения: Каскад
- Встроенные оптические порты: -
- Параметры оптического порта: -
- Мощность PoE на один порт (макс.): 30 (6)+60 (2)
- Суммарная мощность PoE всех портов (макс.): 300
- Функция антизависания Poe-устройств: да
- Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
- Метод подачи PoE: Порт 1-2 (60Вт): Метод А+Б (1,2,3,4,5,6,7,8); Порт 3-8 (30Вт): Метод A (1/2(+), 3/6(-)
- Буфер пакетов: 1 МБ
- Таблицы MAC-адресов: 8 К
- Пропускная способность коммутационной матрицы (Switching fabric): 7,6 Гбит/с
- Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
- Поддержка jumbo frame: -
- Стандарты и протоколы: IEEE 802.3 IEEE 802.3u IEEE 802.3z
- Функциии уровня 2: -
- Качество обслуживания (QoS): -
- Безопасность: -
- Управление: -
- Индикаторы: PWR-индикатор питания; 1-9 -индикаторы Ethernet; 10-11 -индикаторы работы SFP
- Реле аварийной сигнализации: -
- Питание: 2 х DC 48-55V с резервированием
- Энергопотребление (без нагрузки PoE): <5 Вт
- Встроенная грозозащита: 4кВ
- Охлаждение: Конвекционное (без вентилятора)
- Класс защиты: IP30
- Размеры (ШхВхГ) (мм): 50x165x114
- Способ монтажа: на DIN-рейку
- Рабочая температура: -40...+75 °С
- Относительная влажность: 5%-95%, без конденсата
- Дополнительно: -
