Описание Amatek AN-S6P4-65

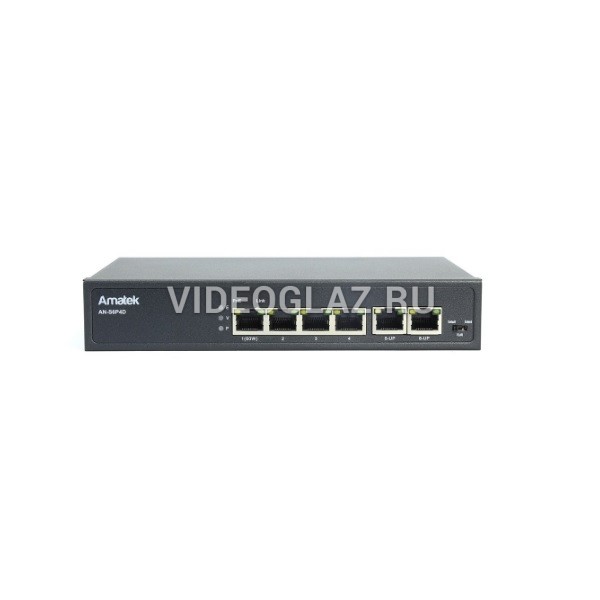

Amatek AN-S6P4-65 - 6-портовый 10/100 Мбит/с настольный коммутатор с PoE+ и HiPoE до 65Вт.
Особенности:
- 3 портов 10/100 Мбит/с с поддержкой PoE+ (IEEE 802.3 at/af), автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
- 1 порт 10/100 Мбит/с с поддержкой HiPoE (IEEE 802.3 bt/at/af), автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
- 2 порта 10/100 Мбит/с с автосогласованием и авто-MDI/MDIX (разъёмы RJ45). Порты Uplink позволяют удобно соединить IP видеокамеры с видеорегистратором и внешней сетью Интернет, а также подключить коммутатор в сеть с кольцевой топологией.
- Поддержка определение зависания PoE устройств c перезагрузкой по PoE (WatchDog)
Power over Ethernet (PoE):
- 4 порта PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №1-4
- 1 порт HiPoE, позволяющий передавать питание и данные по одному кабелю до 60 Вт для PoE-порта №1. Поддерживает устройства PoE/PoE+
- Перераспределение мощности между портами в зависимости от потребления нагрузки
- Общая потребляемая мощность 65 Вт для всех PoE-портов
- Поддержка PoE-устройств на базе стандартов IEEE 802.3 bt/at/af
Коммуникации:
- Режим CCTV позволяет передавать данные без питания по PoE на расстояние до 250 метров на скорости до 10 Мбит/с
- 4 порта Ethernet 10/100 Мбит/с обеспечивают передачу данных в TCP/IP сети от IP-видеокамер, устройств записи (NVR / HVR / DVR) и хранения (NAS), беспроводных (Wi-Fi / WiMAX ) и других устройств
- 2 порт 100/1000 Мбит/с позволяет соединять коммутатор для расширения сети, или подключения устройств записи и других устройств TCP/IP сети
Коммутация:
- Поддержка аппаратного VLAN методом изоляции портов обеспечивает разграничение доступа к данным и способствует предотвращению вирусных атак.
- Поддержка стандарта управления потоком IEEE 802.3x Flow control для полнодуплексного режима предотвращает потерю данных в буфере и приводит к улучшению общей производительности сети
- Коммутационная способность 1,2Гбит/с
- 2К записи в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени
- Метод коммутации – хранение и передача (Store and Forward)
- Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между оборудованием
- Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10 или 100 Мбит/с) и производит настройку совместимости и оптимального режима работы.
Свойства:
- Защита интерфейсов от перенапряжения 6кВ, короткого замыкания и переполюсовки
- Металлический корпус и кронштейны для фиксации на столе или стене.
- Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
- Компактный металлический корпус
- Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
- Питание от сети AC 110-265В через кабель (входит в комплект).
- Комплект поставки: коммутатор, кабель питания, инструкция.

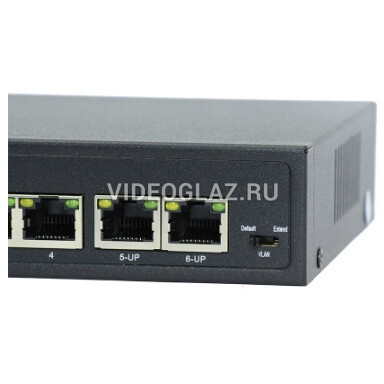

2 порта Uplink для видеорегистратора и сети Интернет
Использование в кольцевой топологии
Технические характеристики Amatek AN-S6P4-65(7000414)
- Общее количество портов 6
- Порты 2 порта (100Мбит/с, RJ45), 1 порт (100Мбит/с, RJ45, Hi PoE), 3 порта (100Мбит/с, RJ45, PoE+)
- Порты FE (100 Мбит/с) с PoE (RJ45) 3
- Порты FE (100 Мбит/с) с Hi PoE (RJ45) 1
- Порты FE (100 Мбит/с) (RJ45) 2
- Разъемы 6 RJ45 с авто MDI/MDI-X
- VLAN изоляция портов
- Стандарт PoE (Power over Ethernet) IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), IEEE 802.3bt (до 60Вт на канал), режим антизависания PoE устройств (WatchDog)
- Бюджет PoE 65 Вт
- Коммутационная матрица 1,2 Гбит/с
- Скорость пересылки пакетов 14 880 пакетов/с для 10Mbps, 148 800 пакетов/с для 100Mbps
- Таблица MAC-адресов 2к
- LED индикация Link/Activity, Скорость, PoE, VLAN, Передача на 250 метров, Питание
- Метод коммутации Store and Forward (передача с промежуточным хранением)
- Питание коммутатора AC 110-265В
- Размеры коммутатора 190(ш) x 130(г) x 35(в) мм
