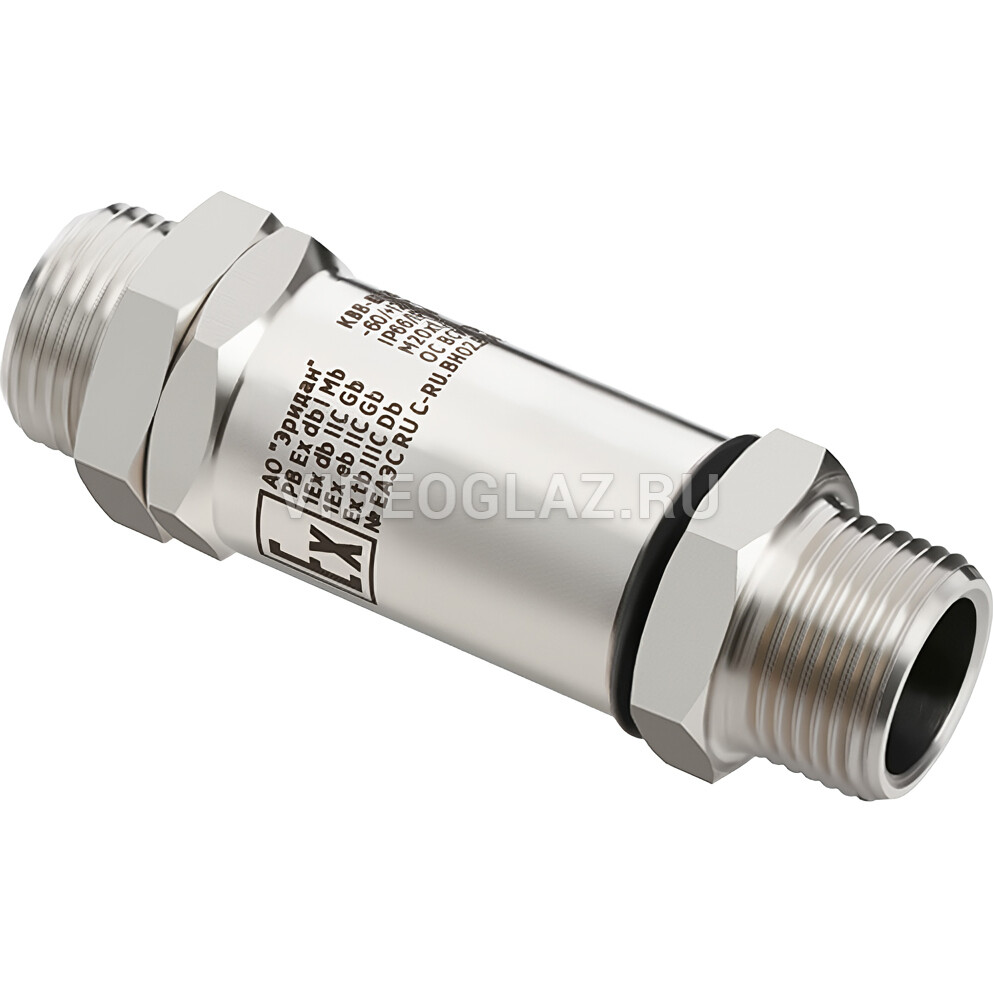

Эридан КВВ-ШТ20-Н - Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М20х1,5 мм
Расшифровка названия:
КВВ-ШТ20-Н Взрывозащищенный штуцер с Ех маркировкой для трубной разводки с резьбой М20х1,5 мм из нержавеющей коррозионно-стойкой стали.
Кабельный ввод КВВ-ШТ20-Н состоит из перехода (1) с присоединительной резьбой М20х1,5, длиной ввинчивания 13 мм и размером под ключ 24 мм. В проточке перехода (1) установлено уплотнительное кольцо (3), внутренний размер которого обеспечивает уплотнение кабеля в заданном диапазоне диаметров различных применяемых кабелей.
Уплотнение кабеля обеспечивается поджатием уплотнительного кольца (3) штуцером (4) через шайбу (2). Шайба (2) предназначена для защиты кольца (3) от замятия и скручивания.
Штуцер (4) для трубной разводки может быть выполнен в модификациях с наружной резьбой (D) М20х1,5. Размер под ключ штуцера (4) 24 мм. Герметичность кабельного ввода КВВ-ШТ обеспечивается поджатием колец (5) в проточках перехода (1) и штуцера (4).
Особенности конструкции и описание устройства
Стальные кабельные вводы с Ех маркировкой являются важным элементом кабельной инфраструктуры при организации открытой прокладки кабеля. Они спроектированы с учетом требований безопасности и надежности. Конструкция устройств включает в себя специальные элементы, которые позволяют обеспечить герметичность и прочность соединения. Это особенно важно при установке на открытых участках, где кабели подвергаются воздействию влаги, погодных условий и механических нагрузок.
Кабельные вводы с Ех маркировкой имеют конструкцию, которая обеспечивает простоту и удобство монтажа. Благодаря использованию специальных материалов и деталей устройства, кабельные вводы с Ех маркировкой обладают высокой степенью надежности и долговечности.
Функциональные способности
Стальные кабельные вводы с Ех маркировкой обладают широкими функциональными способностями, которые позволяют эффективно организовывать кабельные линии на открытых участках. Они обеспечивают надежную защиту кабельных соединений от воздействия влаги, пыли, ультрафиолетовых лучей и других внешних факторов.
Кроме того, данные устройства обладают высоким уровнем герметичности, что позволяет избежать проникновения влаги и пыли внутрь кабельного ввода. Также они способны выдерживать значительные механические нагрузки, что делает их идеальным выбором для открытой прокладки.
Область применения
Кабельные вводы с Ех маркировкой взрывозащищенные обеспечивают надежное соединение и защиту кабелей, позволяя эффективно организовывать кабельную инфраструктуру на открытых участках. Они широко используются на промышленных предприятиях и объектах с повышенной взрывоопасностью, таких как нефтеперерабатывающие заводы, химические производства, склады горючих материалов и АЗС.
