Рубеж ExИП 535-1В-R3-А-Т-G1/2

Сравнить
В избранное
Поделиться
Код 297850
Гарантия 3 года

Тип

пожарный извещатель

Тип пожарного извещателя

ручной

Тип соединения устройств

проводное

Взрывозащищенный

да

Производитель

Перейти к описанию
Товар недоступен к заказу

Аналог взамен

Подобрать аналог

Похожие товары Рубеж ExИП 535-1В-R3-А-Т-G1/2

Похожие товары из категории Извещатели ручные взрывозащищенные

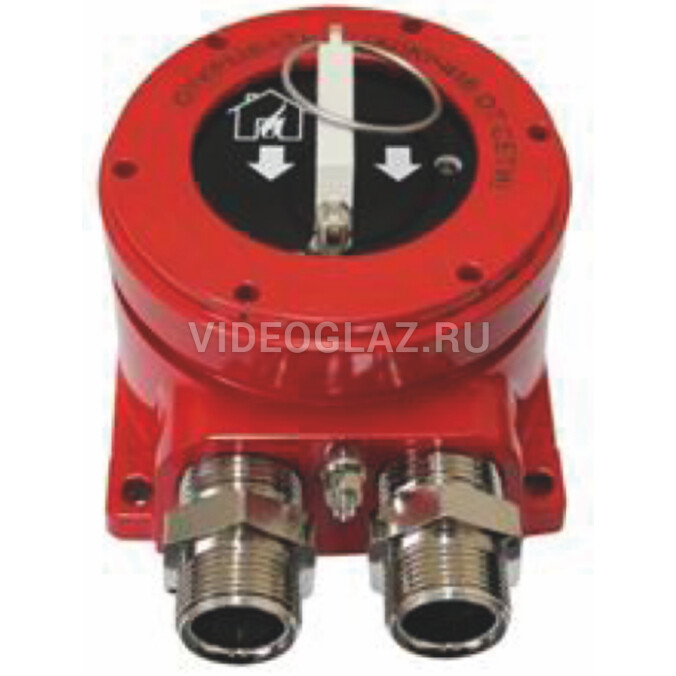

Рубеж ExИП 535-1В-R3-А-Т-G1/2 - извещатель пожарный ручной взрывозащищённый (алюминиевый сплав, тип штуцера кабельных вводов или заглушки: Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм).

Извещатель пожарный ручной взрывозащищённый «ЕхИП535-1В-R3» предназначен для ручного включения сигнала «Пожар» из взрывоопасных зон в системах охранно-пожарной сигнализации и противопожарной защиты, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. В системе каждый извещатель занимает один адрес.

Извещатель выполняет следующие функции:

  • передачу сигнала «Пожар» в приемно-контрольный прибор при нажатии кнопки / выдергивании чеки на извещателе;
  • индикацию режима работы извещателя;
  • тестирование работоспособности с помощью магнита.



Извещатели «ЕхИП535-1В-R3» выпускаются в двух вариантах – класса А и класса В. Включение извещателей класса А в режим передачи тревожного извещения проводится путем удаления (выдергивания) чеки или вытягивании рычага с усилием не менее 25 Н. Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.

Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.

Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов.

Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0‑2014 – 1Ех db IIС Т6 Gb.

Пример обозначения ЕхИП535-1В-R3

При записи в технической документации и при заказе необходимо указать:

1. Тип прибора и его модели:

- ЕхИП535-1В-R3

2. Материал корпуса:

- Н – коррозионностойкая сталь 12Х18Н10Т

- А – алюминиевый сплав

3. Тип штуцера кабельных вводов или заглушки:

- Т (или Т- G3/4) – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;

- Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;

- К – для открытой прокладки кабеля;

- Б – под бронированный кабель;

- БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;

- МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве

РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;

- МG3/4 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);

- М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;

- М25 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;

- З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;

- З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;

- З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;

Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например:

МG1/2+З-М20 или Т+БСЗ

4. Диаметр подключаемых кабелей:

- без обозначения - от 8 до 14 мм;

- 18 – для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции);

5. Класс извещателя по ГОСТ Р 53325-2012 (только для ЕхИП535-1В):

- класс А (запуск одним действием – выдернуть чеку);

- по умолчанию – класс В (запуск двумя действиями – разбить стекло, нажать кнопку);

  • Единица измерения: 1 шт
  • Габариты (мм): 123x115x160
  • Масса (кг): 3.00

Технические характеристики Рубеж ExИП 535-1В-R3-А-Т-G1/2

  • Питание: от АЛС (24-36 В)
  • Ток потребления извещателя, не более: 0,2 мА
  • Материал корпуса: алюминиевый сплав
  • Тип штуцера кабельных вводов или заглушки: Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм
  • Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2004) и ГОСТ IEC 60079-1-2013: 1Ех db IIC T6 Gb
  • Габаритные размеры извещателя, не более: 123х115х160 мм
  • Масса извещателя, не более: 3 кг
  • Рабочий диапазон температур: от минус 60 до плюс 70°С
Параметры5
Тип пожарный извещатель
Тип пожарного извещателя ручной
Тип соединения устройств проводное
Взрывозащищенный да
Комплектация пожарный извещать
