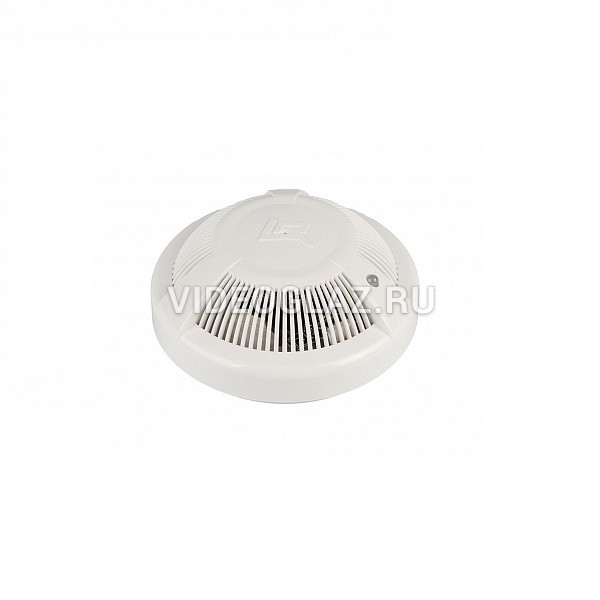

Извещатель пожарный
Рубеж ИП 212-95 с УС-02 работает с ППК имеющими 4х проводный шлейф сигнализации (ШС).
Дымовой извещатель
ИП 212-95 с УС-02 является типовым для использования в промышленных помещениях, ресторанах, кафе, гостиницах, магазинах, в офисах, административных зданиях, торгово-развлекательных комплексах, в частных коттеджах и других соружениях.
Добавочный резистор сопротивлением 820 Ом (устройство согласования) устанволено в контактную базу и колодку извещателя.
Извещатель пожарный дымовой оптико-электронный предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом, с визуальной индикацией состояния извещателя и безвинтовыми контактами имеет следующие конструктивные преимущества:
обновленная конструкция дымовой камеры, повышающая точность срабатывания;
увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;
тестирование извещателя осуществляется через технологическое отверстие, специальным тестирующим устройством, что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала.
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Извещатель выполняет следующие функции:
измерение концентрации дыма;
цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
тестирование работоспособности с помощью специального устройства;
светодиодная индикация режимов работы.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время, не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
Схема подключения извещателей ИП 212-95 с УС-02 к шлейфу сигнализации ППКОП
Пожарный извещатель ИП 212-95 с УС-02 включает в себя датчик и розетку. Датчик представляет собой оптико-электронную систему с радиоэлементами в корпусе из пластика. Удобство монтажа и обслуживание обеспечивается за счет разъемного соединения датчика с розеткой.
Контактная база извещателя ИП 212-95 с УС-02 разработана по принципу безвинтовых контактов, что обеспечивает высокую надежность электрического контакта и экономию времени при монтаже.
Датчик и розетка (контактная база) извещателя ИП 212-95 с УС-02
