Спектрон-601-Exd
Описание Спектрон-601-Exd

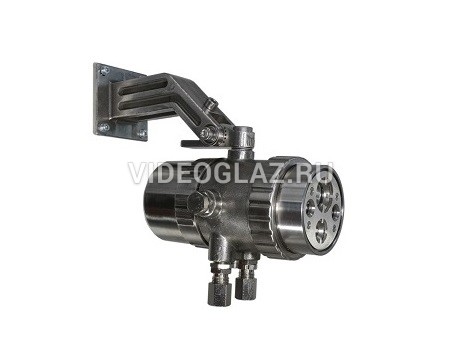

Спектрон-601-Exd - взрывозащищенный извещатель пламени cверхустойчивый к тяжелым оптическим помехам. Определяет ручную дуговую и аргоновую сварку как ложные помехи.
Маркировка взрывозащиты РВExdI / 1ExdIICT6. Применяется в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах классов «1» и «2» закрытых объектов и наружных установок. Рудничная маркировка РВExdI позволяет применять извещатель в подземных выработках шахт, рудников и их наземных строениях.
Корпус выполнен из нержавеющей стали 12Х18Н10Т. Особо рекомендуется для объектов со сложными условиями эксплуатации - воздействие кислотной, щелочной или других химически агрессивных сред. Воздействие морской воды и соляного тумана. Извещатель выполнен с функцией контроля запыленности окна. При достижении критической загрязненности смотрового окна извещатель передает на ППК сигнал неисправности.
Выходные интерфейсы для обмена информации:
- RS-485 с поддержкой протокола Modbus/RTU
- Токовая петля 4-20 с поддержкой протокола HART.
Встроенный регистратор на 4000 событий с возможностью регистрации событий других приборов системы, связанных с извещателем по RS-485.
Дополнительные светодиодные индикаторы обнаружения предварительной тревоги:
- индикатор синего цвета - предварительная тревога УФ канала
- индикатор зеленого цвета - предварительная тревога ИК канала.
По отдельному заказу извещатель может комплектоваться видеомодулем для видеофиксации тревожных событий. Дополнительное программируемое реле извещателя дает возможность подключать к извещателю дополнительное оборудование. Для объектов со сложными условиями эксплуатации предусмотрено переключение чувствительности извещателя «Далеко/близко».
Дальность обнаружения в режиме «Далеко»– 25 м, в режиме «Близко» - 12 м. Подогрев извещателя обеспечивает полноценную работу прибора при температуре окружающей среды от -70 до +75 ºС. С отключенной функцией подогрева температурный диапазон от -40 до +75 ºС. Угол обзора извещателя сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях, и соответствует 90º. Дальность обнаружения пламени соответствует 1 классу по ГОСТ Р 53325-2012 – 25 метров по ТП5 и по ТП6.
Время срабатывания извещателя выбирается пользователем из заданных: 3, 10*, 15, 22 секунды. Заводская установка времени срабатывания – 10 секунд. Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием напряжения питания на 10 сек или специальной командой по протоколу Modbus/RTU
Технические характеристики Спектрон-601-Exd
- Единица измерения: 1 шт
- Габариты (мм): 330x270x135
- Масса (кг): 10.00
- Маркировка взрывозащиты РВExdI / 1ExdIICT6
- Материал корпуса Нержавеющая сталь 12Х18Н10Т
- Устойчивость к работе 1 поста электродуговой сварки на расстоянии, м 3
- Устойчивость к работе 1 поста аргоновой сварки на расстоянии, м 3
- Устойчивость к прямому свету лампы накаливания, лк 2000
- Устойчивость к прямому свету люминесцентной лампы, лк 7000
- Угол обзора, градусов 90
- Инерционность, сек 3, 10*, 15, 22 *-зав. установка Спектральная чувствительность, нм
- ИК-канал 4300
- УФ-канал 185 ÷ 260 Дальность обнаружения, М
- ТП5 25
- ТП6 25 Ток потребления в режиме "Дежурный", мА (без видеомодуля / с видеомодулем)
- Без подогрева 600 /650
- С подогревом 80 /120 Ток потребления в режиме "Пожар", мА (без видеомодуля / с видеомодулем)
- Без подогрева 650 /700
- С подогревом 120 /180 Температурный диапазон, ºС
- Без подогрева –40 ÷ +75
- С подогревом –70 ÷ +75
- Напряжение питания извещателя, В 18 ÷ 28
- Подключение 4-х проводное
- Время восстановления, сек 10
- Степень защиты оболочкой по ГОСТ 14254, не ниже IP68
- Аналоговый выход, мА 4-20
- Токовая петля с поддержкой протокола HART
- Выходной интерфейс RS-485 с поддержкой протокола Modbus/RTU
- Контроль запыленности окна (КЗО) Есть
- Функция самоконтроля Есть
- Функция автоматического перехода из режима «Пожар» в режим «Дежурный» Есть
- Функция изменения чувствительности «Далеко/близко» Есть
- Индикатор предварительной тревоги УФ-канала синего цвета Есть
- Индикатор предварительной тревоги ИК-канала зеленого цвета Есть
- Встроенные реле «Пожар», «Неисправность» Есть
- Встроенное программируемое реле Есть
- Нагрузочные характеристики контактов реле, В/А 250/5
- Количество кабельных вводов (в комплект не входят) 4
- Габаритные размеры, мм 330х270х135
- Масса, не более, кг 10
- Для удобства проектирования применяется специализированная программа Спектрон-ОПС-AutoCAD. Гарантия на прибор 3 года
