Эридан ИО102-07еа-RS-Exd-Н-02(с протоколом Modbus RTU) корпус из нержавеющей стали.
Особенности модели:

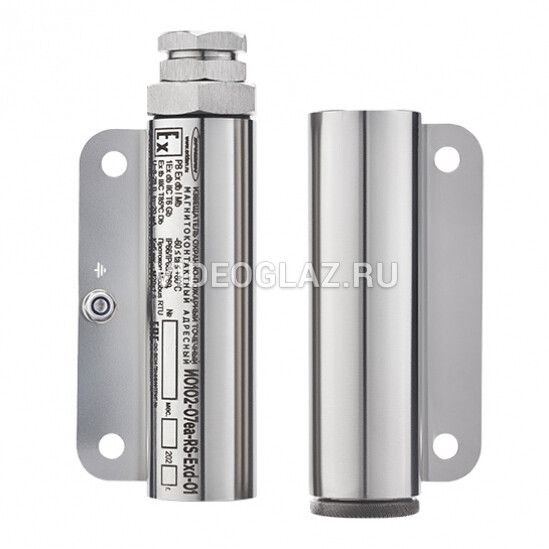

ИО102-07еа-RS Взрывозащищённый охранно-пожарный точечный магнитоконтактный извещатель
| Извещатели охранно-пожарные точечные магнитоконтактные серии ИО102-07еa-RS относятся к вспомогательным техническим средствам пожарной автоматики и могут использоваться для контроля положения перемещающихся отдельных частей конструкций и механизмов, дверей, ворот и других конструктивных элементов зданий и сооружений на открывание или смещение, с последующей выдачей извещения о тревоге на приемно-контрольный прибор, контроллер или пульт централизованного наблюдения в системах охранно-пожарной сигнализации и пожаротушения. Предназначены для передачи информационного цифрового сигнала по стандартному каналу связи RS-485 c протоколом Modbus RTU. Извещатели могут применяться вместо концевых механических выключателей, как средство контроля в составе системы блокировки агрегатов, предназначенной для создания локальных и распределенных систем противоаварийной защиты и сигнализации оборудования при выполнении различных технологических процессов. Могут быть установленны, как на магнитонепроводящие (пластиковые, алюминивые, нержавеющие), так и магнитопроводящие (стальные) кострукции и конструктивные элементы. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств. Могут комплектоваться кабельным вводом из нержавеющей или оцинкованной стали на выбор. Выпускается в 2-х исполнениях: Модель 01 – извещатель торцевого типа (концевой выключатель) 2. Модель 02 – извещатель для поверхностного (накладного) монтажа |
Извещатели охранно-пожарные точечные магнитоконтактные серии
Выпускается в 2-х исполнениях:

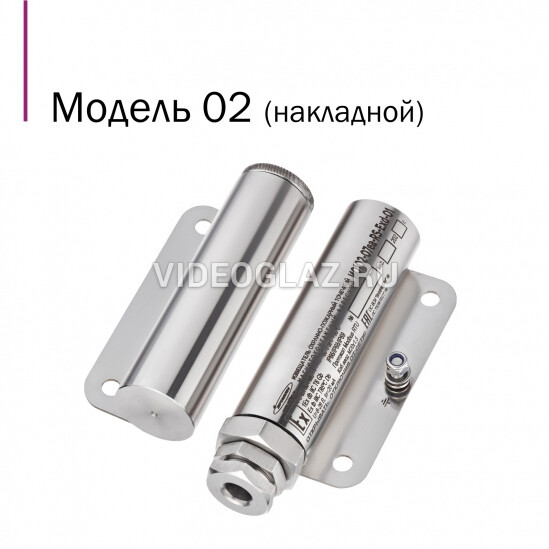

2. Модель 02 – извещатель для поверхностного (накладного) монтажа
Отличительные особенности:
Схемы подключения
Также у нас вы можете заказать ИО102-07еа - адресный извещатель по протоколу Дозор-07а, либо извещатель ИО102-07е.
Оборудование поставляется с одним кабельным вводом на выбор (в стоимость не входит и приобретается отдельно):
| Внешний вид | Обозначение | Расшифровка |
|---|---|---|
 |
ШТ1/2"/ ШТ1/2"-Н | Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ3/4"/ ШТ3/4"-Н | Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ1"/ ШТ1"-Н | Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ20/ ШТ20-Н | Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
ШТ25/ ШТ25-Н | Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБ12/ КВБ12-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБ17/ КВБ17-Н | Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБУ14/ КВБУ14-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБУ18/ КВБУ18-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБУ22/ КВБУ22-Н | Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБМ20/ КВБМ20-Н | Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВБМ25/ КВБМ25-Н | Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВМ15/ КВМ15-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВМ20/ КВМ20-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
|
КВМ25/ КВМ25-Н | Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВО10/ КВО10-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВО14/ КВО14-Н | Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
| маркировка взрывозащиты оболочки исполнения Exd | PB Ex db I Mb 1Ex db IIC T6 Gb Ex tb IIIС Т850C Db |
| степень защиты от воздействия пыли и воды | IP66 / IP68 / IP69 |
| рабочий диапазон температур, °С | - 60...80 |
| диаметр вводимого кабеля, мм | 6... 12 (в корпус оборудования) |
| коммутируемое напряжение, эфф./пост., В | 8...28 |
| Коммутируемый ток, мА, не более | 20 |
| габаритные размеры модель 01 (без кабельных вводов и кронштейна), не более, мм | Блок датчика: 111 x 45 x 62 Блок магнита: 25 х 5 |
| габаритные размеры модель 02 (без кабельных вводов и кронштейна), не более, мм | Блок датчика: 115 x 34 x 50 Блок магнита: 110 х 34 x 50 |
| масса (блок датчика + блок магнита), не более, кг | Модель 01 - 0,65 Модель 02 - 1,3 |
| срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 5 |
Расстояние между магнитоуправляемым датчиком и управляющим магнитом, при котором извещатель формирует извещение о тревоге (расстояние срабатывания)
| Модель извещателя ИО102-07е | На магнитопроводящем основании, мм | На магнитонепроводящем основании, мм | Допуск смещения блока датчика и блока магнита, мм | ||
| Срабатывание | Отпускание | Срабатывание | Отпускание | ||
| Модель 01 | 29 | 32 | 49 | 52 | ±15 |
| Модель 02 | 27 | 30 | 74 | 77 | ±15 |
Вам ответит продавец, представитель бренда или пользователь, купивший этот товар. Пришлём уведомление, когда поступит ответ.
| Тип | Датчик открытия |
| Способ монтажа | Накладной на поверхность |
| Принцип работы | Магнитоконтактный |
| Взрывозащищенный | Да |
| Комплектация | Охранно-пожарный извещатель |
