Извещатели охранные точечные магнитоконтактные ИО102-50 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

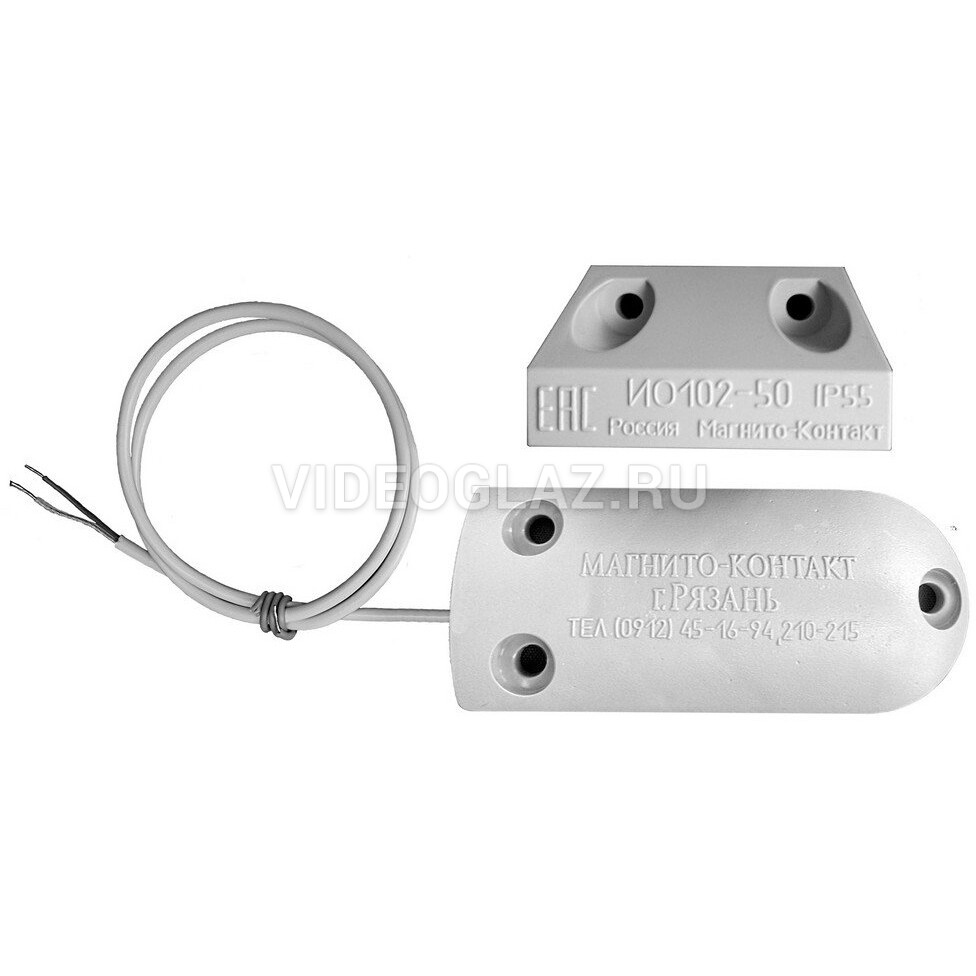

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).
Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-2015.
Особенности ИО 102-50 А2П (1):
- Тип корпуса:
- Тип геркона: с двумя контактами
Под воздействием магнитного поля контакт 2 замыкается с контактом 1.
- Материал корпуса: пластик
- Материал гофрорукава: без рукава
- Вывод длиной 0,6м* (провод в двойной изоляции)
* По заказу потребителя извещатели изготавливаются с любой длиной вывода датчика
Монтаж извещателя
Монтаж извещателя на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации».
Управляющий магнит устанавливается на подвижной части контролируемых поверхностей. Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей
Техническое обслуживание
В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на:
- надежность крепления датчика и магнита
- исправность электрической изоляции
- надежность подключения датчика к шлейфу сигнализации
Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии.
Транспортирование и хранение
Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 3 по ГОСТ 15150.
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие извещателя ИО102-50 требованиям технических условий ПАШК.425119.121ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.
В комплект поставки извещателя входят:
- датчик магнитоуправляемый – 1 шт.
- управляющий магнит – 1 шт.
- этикетка – 1 шт на одну транспортную упаковку.
