Датчики положения магнитогерконовые Магнито-контакт ДПМ-2 исп.205, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств.

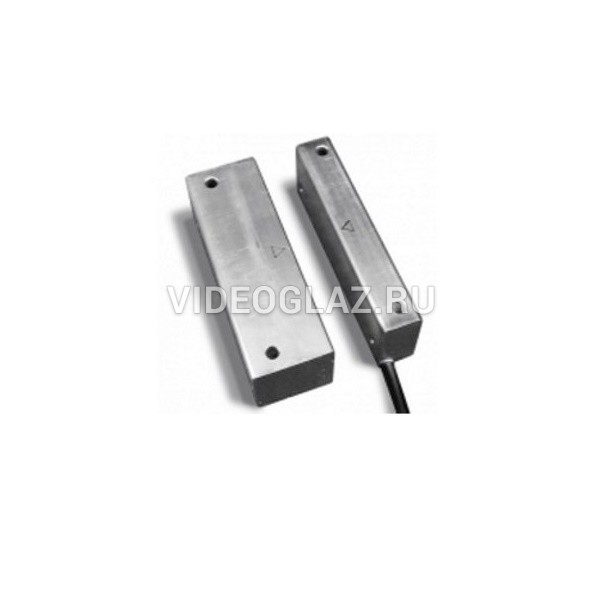

Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов). Корпуса изделий 200-й серии (исп.200,202,204,205) выполнены из нержавейки.
При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
Обозначение
Особенности:
Тип применяемого геркона: Переключающий
Длина выводов, мм. тип вывода: 1000*x ПВС 3x0.75 (металлорукав) внутр.Ø8мм наруж.Ø11,6мм
Корпус: нержавейка
* По согласованию с потребителем могут изготавливаться датчики с иной длиной вывода датчика, что оговаривается в договоре на поставку.
В комплект поставки датчика входят:
- блок геркона - 1 шт.
- блок магнитов - 1 шт.
- этикетка - 1 экз. на партию,
Электрическая схема датчика
