Назначение
Тип извещателя
Способ монтажа
Принцип работы
Производитель

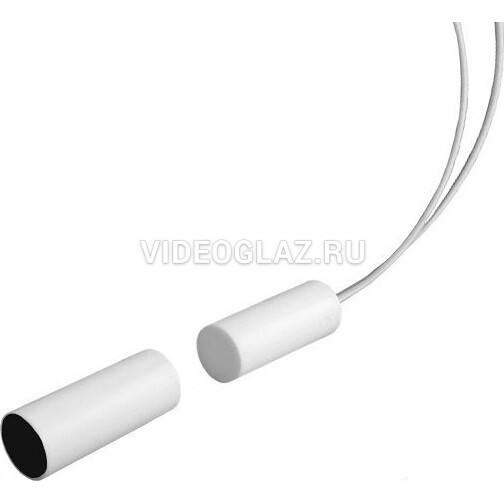

Сигнализатор магнитоконтактный СМК-11 предназначен для применения в системах автоматики различных устройств, в технике бытового, коммерческого, медицинского, научного и промышленного назначений с выдачей сигнала, путем размыкания сухого контакта геркона, а так же в системах охранной или охранно-пожарной сигнализаций с целью блокировки элементов конструкций из немагнитопроводных материалов.
Отличительная особенность - после установки сигнализатора, отсутствуют выступающие поверхности, т.к. он монтируется вровень с контролируемой поверхностью (заподлицо). Также вы можете скрыть место его установки, для этого необходимо установить задающий и исполнительный блоки таким образом, чтобы они были утоплены в контролируемую конструкцию на 0.5 – 1 мм, после чего торцевые поверхности блоков зашпаклевываются и закрашиваются под цвет конструкции.
| Тип применяемого геркона | Обозначение исполнения | Расстояние срабатывания/отпускания нанемагнитопроводящем основании, мм |
| Нормально разомкнутый (NO) | СМК-11 | 10/13 |
| СМК-11 усиленный | 14/17 | |
|---|---|---|
| Нормально замкнутый (NC) | СМК-11 исп.1 | 8/10 |
| СМК-11 исп.1 усиленный | 12/15 | |
| Переключающий (NO/NC) | СМК-11 исп.2 | 10/13 |
| СМК-11 исп.2 усиленный | 14/17 |
Монтаж сигнализатора
Допуск соосности установки геркона и магнита сигнализатора не должен превышать ±2 мм.
Монтаж сигнализатора производится в предварительно просверленные отверстиях.
Техническое обслуживание
В процессе эксплуатации сигнализатор следует осматривать не реже одного раза в квартал. При осмотре следует обращать внимание на:
Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.
Комплект поставки
В комплект поставки сигнализатора входят:
Вам ответит продавец, представитель бренда или пользователь, купивший этот товар. Пришлём уведомление, когда поступит ответ.
| Назначение | Для деревянных конструкций |
| Тип извещателя | Датчик открытия |
| Способ монтажа | Врезной |
| Принцип работы | Магнитоконтактный |
| Комплектация | Датчик открытия дверей/окон |
| Цвет | Датчик открытия дверей/окон |
| Состояние покоя | Нормально-замкнутый (NC) |
