Магнито-контакт СМК-1

Извещатели магнитоконтактные для помещений СМК-1 Магнито-контакт

Магнитоуправляемый точечный извещатель охранного типа, также известный как магнитоконтакт или герконовый извещатель, предназначен для контроля открывания дверных и оконных проемов, а также для реализации устройств типа «ловушка» и блокировки конструктивных элементов зданий при попытках смещения или открытия. Обеспечивает передачу сигнала тревоги через размыкание контактов геркона на приемно-контрольный прибор, концентратор или систему централизованного наблюдения.

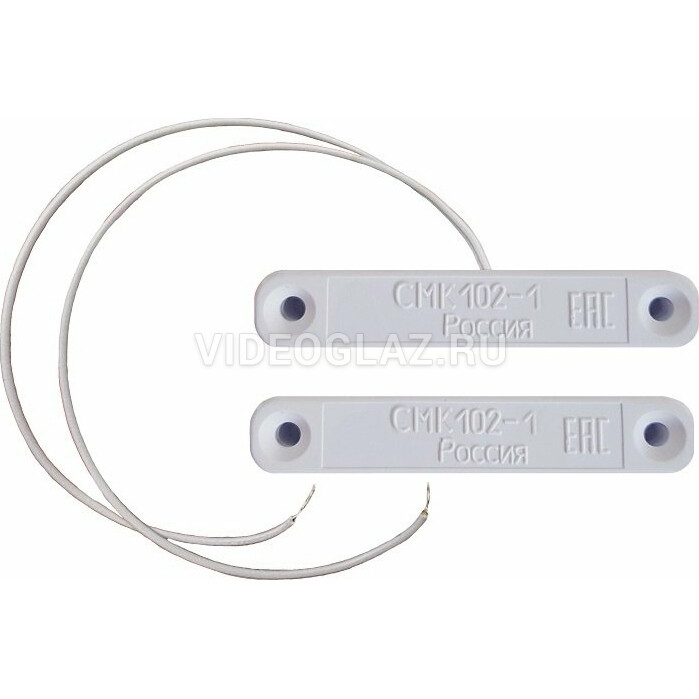

Конструкция включает в себя магнитоуправляемый датчик на базе геркона (нажимной или размыкающий контакт) и магнитный элемент, выполненные в корпусах из ABS пластика для защиты от механических повреждений и коррозии. Для подключения к системам охраны к датчику подведены два многожильных провода длиной 0,17 метра, с возможностью изготовления кабеля любой длины по заказу.Рабочая температура датчика варьируется от минус 50 до плюс 50 градусов Цельсия, что позволяет использовать его в условиях повышенной влажности и экстремальных климатических условий.

Извещатель характеризуется высокой стойкостью к климатическим воздействиям, сохраняет работоспособность при температуре окружающей среды в диапазоне от -50 до +50°C и влажности до 98% при +35°C без конденсации. Корпус степени защиты IP44 обеспечивает защиту от пыли и брызг воды, что делает изделие пригодным для установки внутри помещений или под навесами. Срок службы прибора не менее 8 лет, а его масса не превышает 7 г для датчика и 12 г для магнита.

Параметры коммутации включают возможность срабатывания при токах от 0,01 А до 0,05 А и напряжениях до 50 В, сценарии работы предусматривают не менее 10^6 срабатываний при максимальной мощности 10 Вт. Контакты имеют выходное сопротивление не более 0,5 Ом при токе 100 мА. Расстояние между магнитом и герконовым контактом при срабатывании составляет менее 20 мм, а при размыкании — более 45 мм, что гарантирует надежное обнаружение состояния двери или окна при изменении положения магнитного элемента.

Области применения

• Контроль открывания дверных и оконных проемов в системах охраны помещений
• Использование в системах сигнализации «ловушка» для защиты объектов
• Блокировка конструктивных элементов при эксплуатации зданий и сооружений
• Монтаж в пределах условий с экстремальными температурами и повышенной влажностью
• Обеспечение надежной работы в системах безопасности и мониторинга
