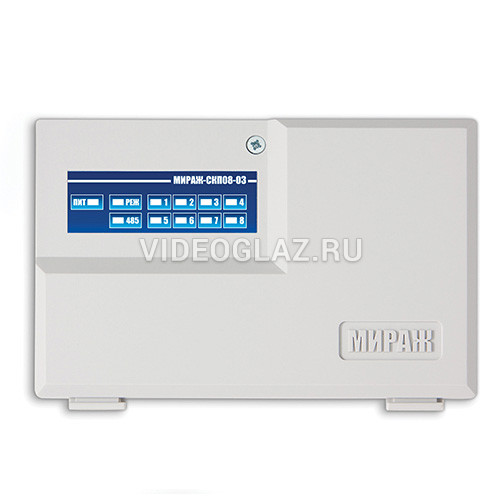

СТЕЛС Мираж-СКП-08-03

Сетевая контрольная панель СТЕЛС Мираж-СКП-08-03 предназначена для контроля охранных и пожарных шлейфов сигнализации с передачей извещений базовому контроллеру («Мираж-GSM-M8-03», «Мираж-GSM-M8-04» или «Мираж-GE-X8-01»). Устройство позволяет расширить количество контролируемых шлейфов и разделов при оборудовании крупных объектов и групп объектов. В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485.

Панель поддерживает подключение 8 шлейфов сигнализации. К одному базовому контроллеру можно подключить 15 панелей, каждая из которых может использоваться как самостоятельный раздел. Панель может применяться также в качестве самостоятельного приемно-контрольного прибора. Устройство оснащено 3 выходами управления типа «открытый коллектор» и 1 реле.

При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования. Устройство сертифицировано по требованиям электромагнитной совместимости ГОСТ Р 53325-2009 III степени жесткости, что позволяет использовать его на объектах класса функциональной опасности Ф 1.1 и Ф 4.1.

Функциональные возможности СТЕЛС Мираж-СКП-08-03

• 8 конфигурируемых ШС для приема извещений от аналоговых ручных и автоматических пожарных и охранных извещателей, приборов приемно-контрольных охранных и охранно-пожарных через выходы реле ПЦН;

• к одному контроллеру «Мираж-GSM-M8-04», «Мираж-GSM-M8-03» или «Мираж-GE-X8-01» можно подключить по интерфейсу RS-485 до 15 панелей, что в сумме дает 120 дополнительных ШС;

• 4 программируемых тактики для каждого пожарного ШС;

• питание активных пожарных извещателей по двухпроводному шлейфу сигнализации;

• управление исполнительными устройствами и средствами автоматики с помощью трёх выходов типа «открытый коллектор»;

• контроль исправности пожарного ШС с автоматическим выявлением обрыва или короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности по интерфейсу RS-485;

• световая индикация номера ШС, в котором произошло срабатывание извещателя;

• звуковая и световая сигнализация в режиме «Тревога» / «Пожар» / «Неисправность»;

• возможность настройки сетевых контрольных панелей для работы в алгоритмах «ведущий/master» и «ведомый/slave»;

• индикация режима работы с возможностью подключения внешнего индикатора;

• автономная работа;

• контроль вскрытия корпуса;

• управление режимом работы с помощью электронных ключей Touch Memory, бесконтактных считывателей, скрытых выключателей.

• дистанционная настройка конфигурации устройства через базовый контроллер;

• локальная замена программного обеспечения контрольной панели с помощью адаптера «Мираж-RS-232»;

• изменение сетевого адреса на интерфейсе RS-485 в ручном режиме.

• Единица измерения: 1 шт
• Габариты (мм): 140x90x25
• Масса (кг): 0.00

• Количество собственных охранно-пожарных ШС 8

• Количество выходов типа «открытый коллектор» 3

• Реле ПЦН 1

• Напряжение в ШС для тактики охранный / пожарный 4 / 24 В

• Электропитание внешнее 12 В

• Ток потребления в режиме ШС 4 В 40 мА

• Ток потребления в режиме ШС 24 В 150 мА

• Диапазон рабочих температур от –40 до +55 °С

• Габаритные размеры 140 x 90 x 25 мм

• Корпус ABS-пластик
