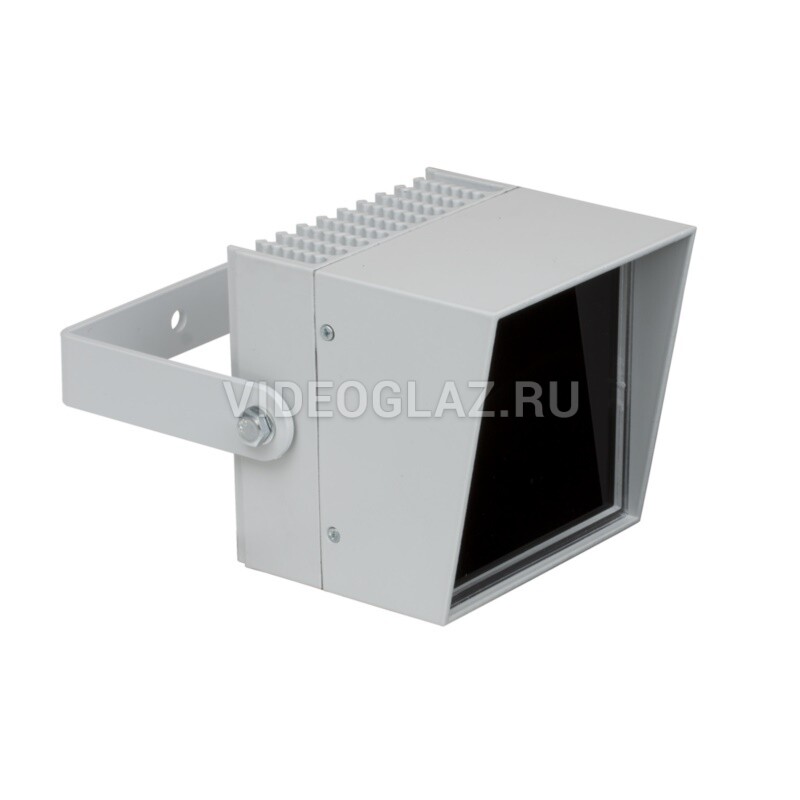

TIREX ПИК100/И/10 СТАНДАРТ-В является идеальным решением для обеспечения мощной инфракрасной подсветки в системах видеонаблюдения, автоматических комплексов фотовидеофиксации нарушений ПДД и других систем безопасности.
Прожектор выполнен в легком алюминиевом корпусе, степень защиты от попадания пыли и влаги — IP66, степень защиты от ударов IK-08.
С помощью изменения длительности управляющего импульса питания достигается регулировка яркости подсветки. Используемые современные оптические линзы позволяют сконцентрировать общий световой поток прожектора в угле в 10°.
Прожектор поставляется с внешним блоком питания и управления (синхронизации).

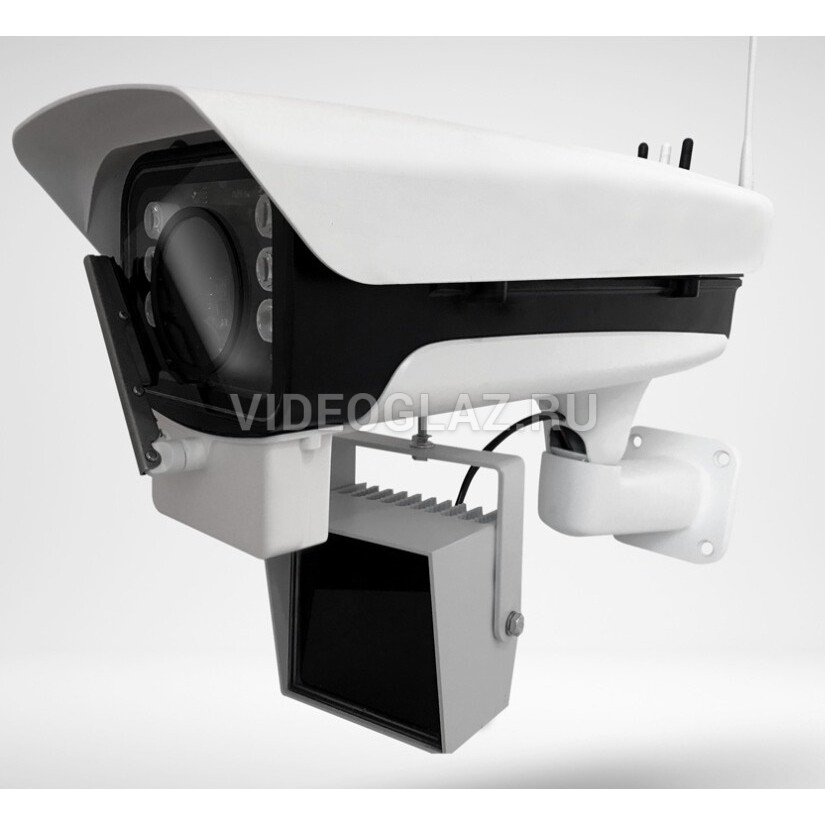

Поставляемый с прожектором универсальный кронштейн позволяет установить его на произвольные опоры, горизонтальные фермы и другие сооружения.
Прожекторы ПИК 100/И/n предназначены для работы в импульсном режиме и могут быть поставлены:
АРКТИКА - с блоком питания и управления, в котором размещен источник сетевого питания и плата синхронизации. Климатическе исполнениие "Арктика "
Стандарт-А - с блоком питания и управления, в котором размещен источник сетевого питания и плата синхронизации
Стандарт-В - с платой синхронизации, которую Пользователь может установить самостоятельно в любом месте;
Стандарт-П - в виде одиночного модуля, без какой-либо защиты по входному питанию, управление импульсным режимом организует Потребитель;
Стандарт-С - с платой управления в корпусе (IP66)
При поставке Прожектора с платой синхронизации или Блоком питания и управления (БПУ-2) входной управляющий импульс от видеокамеры подается на указанные устройства. Прожектор включается/отключается по сигналу с платы управления и работает во время открытого затвора видеокамеры Регулировка яркости освещения достигается путем изменения длительности управляющего синхросигнала.
Описание и Инструкция по настройке платы (генератора импульсов).
Power control: потенциометр; регулировка яркости (мощности излучения)
24DC: Подключение питания 12-24В;
Puls IN: Puls -вход импульса (сигнал); Gnd - экран кабеля;
Illuminator: «+» / «-» - подключение питания прожектора ПИК 100/И/n;
1. Закрепить Плату управления на месте установки, использую крепежные отверстия Ø 4,5мм.
2.Подсоединить провод (синий «-», коричневый «+») от прожектора к клемме Illuminator.
3. Подключить от цифровой камеры синхроимпульс к клемме Puls экран кабеля – к клемме Gnd.
4.Подсоединить слаботочный провод питания клемме 12-24В DC.
5.Включить камеру и монитор.
6.Подать напряжение на плату управления, направить камеру и прожектор на объект наблюдения.
7.При недостаточной или избыточной яркости (контрастности) произвести регулировку потенциометром Power control на Плате управления. Заводская установка - на МАХ.
Установлено ограничение длительности импульса –не более 1,5мсек, и защита от бросков напряжения более 30В.
Пример идентификации типа, марки и государственного регистрационного знака транспортного средства при работе прожектора с длиной волны излучения 850нм
