Комплект системы видеонаблюдения КСВ-24.
Комплект ксв-24 состоит из:
- узла системы видеонаблюдения УСВ-24;
4-х IP-видеокамер ТВК-15 IP с комплектом кабелей снижения длиной 5м.
(Технические характеристики и габаритные размеры УСВ-24 и ТВК-15 IP см. соответствующие страницы.)

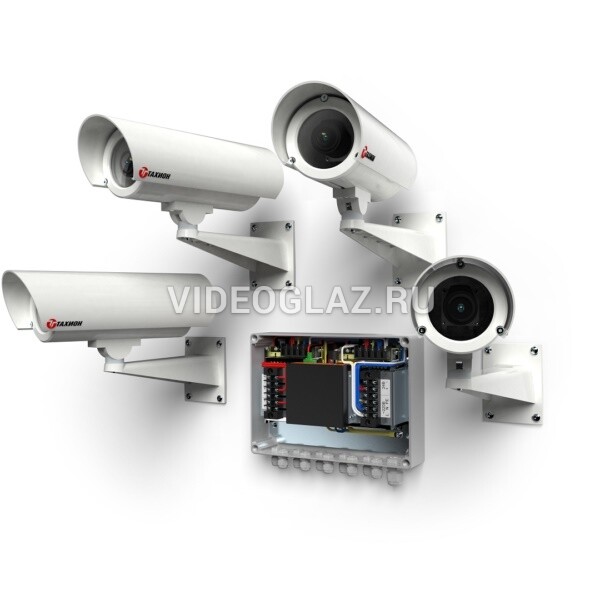

Комплект системы видеонаблюдения КСВ-24 включает в себя 4 всепогодных IP-видеокамеры ТВК-15, узел системы видеонаблюдения УСВ-24 и 4 кабеля подключения камер к узлу.
- КСВ-24 представляет собой стандартный модуль для оснащения небольших объектов – с учетом максимальной дальности линии Ethernet по витой паре (до 100 метров) и оптимального поля зрения каждой видеокамеры.
К одному сетевому коммутатору подключаются не более 4-х видеокамер. Дополнительный пятый сетевой выход коммутатора подключается к общей сети.
Видеокамеры ТВК-15, входящие в комплект, относятся к типу «день-ночь», обладают высокой чувствительностью (0,01 Лк в режиме день; 0,001 Лк в режиме «ночь»), разрешением 2 Мп (FullHD). По умолчанию комплектуются широкоугольными объективами. Камеры подключаются к линиям связи и питания через единый герморазъем РС-10, установленный непосредственно на термокожухе. Входящие в комплект кабели подключения видеокамер имеют распаянную и загерметизированную ответную часть разъёма РС-10. Таким образом, термокожух не требует вскрытия при подключении видеокамеры, закрывается в условиях предприятия производителя. При этом исключается возможность попадания избыточной влаги во внутренний объем, что происходит практически всегда при вскрытии кожуха непосредственно в месте установки. Класс защиты IP-66/IP-68 гарантируется производителем.
Всепогодный узел системы видеонаблюдения УСВ-24 имеет в своём составе сетевой коммутатор, источники питания видеокамер, а также собственную систему обогрева и поддержания микроклимата внутреннего объема. Узел оснащён всеми необходимыми гермовводами для подключения всех четырёх камер, линии питания 220В и ввода сетевого интерфейса.
Комплект системы видеонаблюдения КСВ-24 предназначен для организации IP-видеонаблюдения при непосредственном контакте с атмосферной средой без какой-либо дополнительной защиты.
Комплект КСВ-24 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
По способу защиты человека от поражения электрическим током КСВ-24 соответствуют по ГОСТ 12.2.007.0-75: УСВ-24 – I классу / ТВК-15 IP – III классу.
Климатическое исполнение КСВ-24 соответствует УХЛ1, 5 ГОСТ 15150-69.
Степень защиты: УСВ-24 - IP66 / ТВК-15 IP - IP66/IP68.
Схема подключения.
