Болид М2000-4ДА

Код: 175868

Гарантия: 2 года

Сравнить

В избранное

Производитель

Болид

Перейти к описанию

1625 просмотров

3 602 ₽

Бесплатная доставка до ПВЗ

Уточнить цену инсталлятора/юр. лица

На удаленном складе

Информация о доставке:

Самовывоз со склада в Москве 25 апреля

Доставка по Москве 25-28 апреля

Нужно быстрее

Срочная доставка 1000

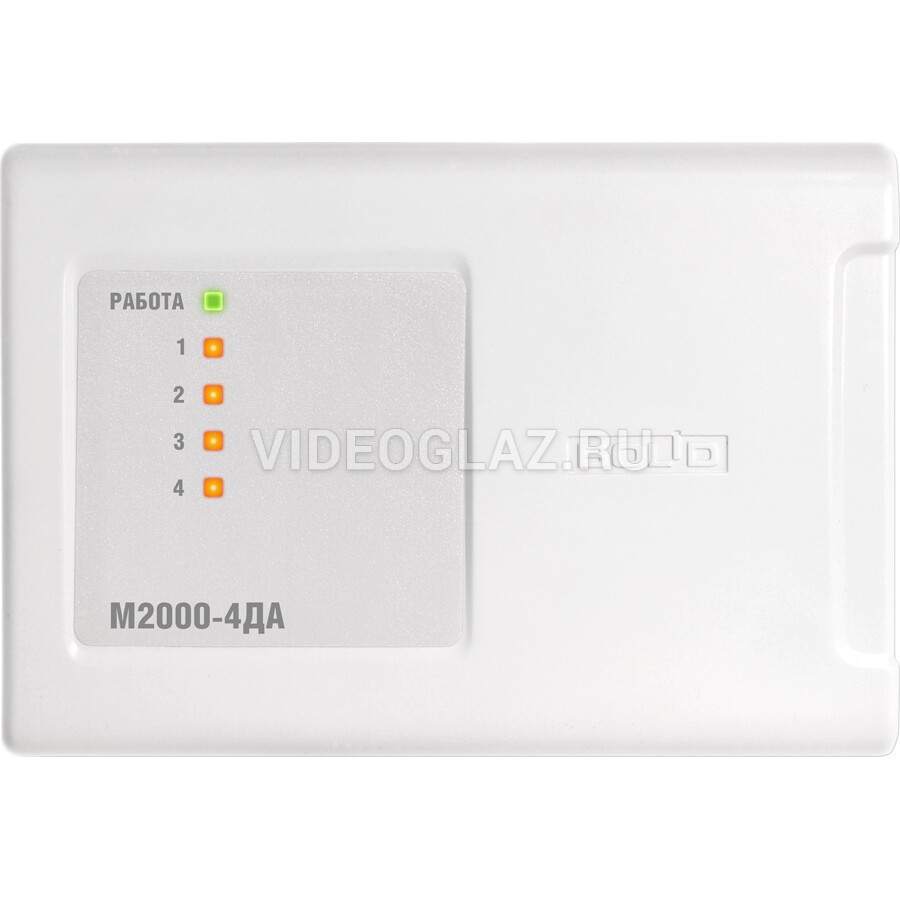

Модуль ввода-вывода с протоколом Modbus Болид М2000-4ДА, предназначен для работы в составе систем автоматизации различных инженерных систем зданий: вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, систем водоотведения, обогрева кровли и т.д.

Модуль поддерживает обмен данными в сети RS-485 по протоколу Modbus как ведомое устройство и позволяет управлять имеющимися в его составе 2-я реле и 2-я транзисторными выходами, считывать состояния 4-х дискретных входов типа «сухой контакт» и значения 4-х аналоговых сигналов 0-10В.

Модуль ввода-вывода позволяет:

Осуществлять управление дискретными выходами, в соответствии с сигналами и данными, полученными по сети RS-485 по протоколу Modbus по команде мастер устройства в сети Modbus

Преобразовывать измеряемые аналоговые сигналы в цифровой код и приводить их к физическим величинам для передачи результатов измерения по сети RS-485

Реализовать простую логику – "И", "ИЛИ", "НЕ", зависимости выходных дискретных сигналов от входных дискретных сигналов, тактируемых ШИМ генератором работая независимым устройством

Прибор работает ведомым устройством по протоколу Модбас

Схема расположения структурных элементов на плате прибора

Структурная схема прибора

Структурная схема интерфейса RS-485

Структурная схема входов питания прибора

Структурная схема аналоговых входов

Структурная схема дискретных входов

Структурная схема дискретных выходов типа реле

Читать полное описание

Единица измерения: 1 шт
Габариты (мм): 156x107x39
Масса (кг): 0.30

Технические характеристики Болид М2000-4ДА

Тип напряжения питания: Постоянное
Номинальное напряжение питания, В: От 10,2 до 28,4 включ.
Потребляемая мощность, Вт, не более: 2 (Без учёта потребления нагрузки транзисторных выходов)
Количество входов питания: 2
Количество аналоговых входов: 4
Количество дискретных входов: 4
Количество дискретных выходов:: реле (сухой контакт): 2
транзисторный (контролируемый) выход: 2
Количество интерфейсов связи: 1

Характеристики измерения напряжений на входах питания
Номинальный диапазон измеряемых напряжений, В: От 7,5 до 30,4 включ.
Разрешающая способность, мВ, не более: 9
Максимальная погрешность измерения, не более: ± 5 % от показания

Характеристики аналоговых входов
Тип измеряемых величин: Напряжение
Номинальный диапазон измеряемых напряжений, В: От 0,0 до 10,0 включ.
Разрешающая способность, мВ, не более: 3
Максимальная погрешность измерения, не более: ± (2,5 % от показания + 6 мВ)
Входное сопротивление, кОм, не менее: 50

Характеристики дискретных входов
Номинальный диапазон напряжений на клеммах дискретных входов, В: От 0,0 до 5,5 включ.
Максимальное напряжение, соответствующее состоянию "замкнут" дискретного входа, В, не менее: 0,6
Минимальное напряжение, соответствующее состоянию "разомкнут" дискретного входа, В, не более: 2,0
Выходное напряжение встроенного источника напряжения, подключенного к дискретному входу, В: 5,0 ± 5 %
Выходное сопротивление встроенного источника напряжения, подключенного к дискретному входу, кОм: От 8,0 до 65,0 включ.

Характеристики дискретных выходов типа реле
Тип коммутируемого напряжения (тока): Постоянное, переменное
Максимальное значение коммутируемого напряжения, В, не более: 30,0
Максимальное значение коммутируемого тока, А, не более: 1,00
Электрическая прочность изоляции цепей дискретных выходов относительно друг друга и относительно остальных цепей прибора, В: 300,0

Характеристики транзисторных дискретных выходов прибора
Тип выходного напряжения (тока): Постоянное
Максимальное значение выходного напряжения в состоянии "замкнут", В: От напряжения питания прибора минус 3,3 В до напряжения питания прибора
Максимальное значение выходного тока в состоянии "замкнут", А, не более: 1,00
Порог срабатывания аппаратной защиты от перегрузки по току, А: 1,35 ± 0,45
Выходное напряжение встроенного источника напряжения, подключенного к дискретному выходу в состоянии "разомкнут", В: 5,0 ± 5 %
Выходное сопротивление встроенного источника напряжения, подключенного к дискретному выходу в состоянии "разомкнут", кОм, не менее: 3,3

Характеристики интерфейса связи прибора
Тип интерфейса: RS-485
Сопротивление встроенной согласующей нагрузки (терминатора), Ом: 120 ± 5 %
Скорость передачи данных, бод/с: 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 57600; 115200
Протокол передачи данных: Modbus (в режимах RTU и ASCII)
