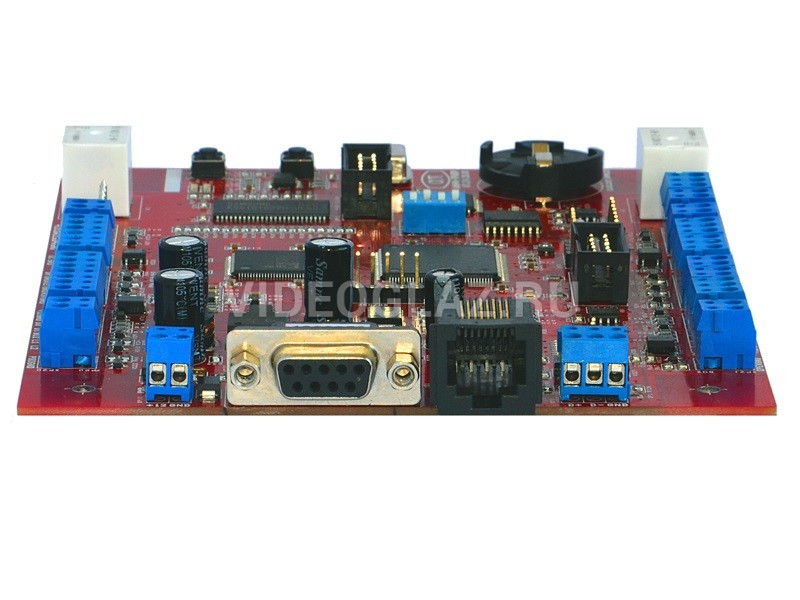

Описание Сетевой контроллер АПДА. 21
Сетевой контроллер АПДА. 21 предназначен для управления исполнительными устройствами барьеров (дверьми, воротами, турникетами, шлюзовыми кабинами и т. п.) в автономном режиме работы либо в составе сетевой СКУД под управлением программного обеспечения Tempo Reale.
Контроллер поддерживает подключение считывателей и клавиатуры с интерфейсом Вейганда, в том числе проксимити считывателей, реализована поддержка устройств Dallas Touch Memory / Cyfral.
Контроллер СКУД оснащен дополнительными входами и релейными выходами. Во внутренней памяти устройства хранится информация о конфигурации и режимах работы, журнал событий, данные о владельцах карт и их текущем местонахождении.
В автономном режиме контролер доступа способен самостоятельно принимать решение о возможности прохода на основании прав установленных для владельцев карт. При работе в составе системы, возможен доступ с подтверждением от сервера Tempo Reale (по уровням доступа или в соответствии с назначенным сменным графиком и временным расписанием сотрудника).
Для загрузки конфигурации в контроллер, получения событий, либо обмена информацией с программным обеспечением верхнего уровня, могут быть использованы последовательные порты RS-232, RS-485 или сетевой интерфейс Ethernet, 100 Мбит/с.
Надежная работа контроллеров доступа АПДА.21 обеспечивается взаимозаменяемостью устройств, поддержкой резервного питания по технологии PoE. Срок эксплуатации устройства – не менее 10 лет.
Варианты установки
Дверь, считыватель на вход, кнопка на выход, датчик состояния двери, электромагнитный или электромеханический замок. До 2-х дверей на один контроллер.
Дверь, считыватели на вход и выход, датчик состояния двери, электромагнитный или электромеханический замок. Одна дверь на один контроллер.
Турникет, считыватели на вход и выход. Один турникет на один контроллер.
Турникет, считыватель на вход, картоприемник на выход. Один турникет на один контроллер.
Шлюзовая кабина, 2 считывателя снаружи кабины, датчик наличия абонента внутри кабины. Одна шлюзовая кабина на контроллер.
Двухдверный шлюз, 2 считывателя снаружи шлюза, две кнопки и датчик наличия абонента внутри шлюза. Один двухдверный шлюз на контроллер.
Технические характеристики Сетевой контроллер АПДА. 21
- До 2 считывателей/клавиатур с интерфейсом Вейганд или Dallas Touch Memory/Cyfral;
- 2 входа для подключения датчиков двери;
- 2 входа для подключения кнопок выхода;
- 2 дополнительных входа;
- 2 релейных выхода для управления замками;
- 2 дополнительных релейных выхода;
- Вход для подключения датчика вскрытия корпуса;
- Вход «сбой по питанию» (питание от аккумуляторной батареи);
- Разъемы RS-232 и RS-485;
- Разъем RJ-45 для подключения к Ethernet;
- Часы реального времени;
- Настраиваемый формат карт (Вейганд-26, Вейганд-34, настраиваемая длина общего кода и номера карты);
- Память на 20000 карт с произвольными номерами и 30000 событий (флэш-память);
- До 5-ти цифр в ПИН;
- Код «доступ под принуждением»;
- До 64-х временных зон по 4 интервала каждая*;
- До 32-х праздников;
- Права доступа «временная зона на считыватель»;
- Программируемое время удержания замка, время открытой двери, время задержки срабатывания замка, длительность удержания контактов реле от 1 до 255 секунд;
- Локальные связи событий (управление реле, маскирование/демаскирование тревожных входов, изменение режимов считывателей);
- Локальный и глобальный anti-pass-back;
- Доступ с подтверждением от сервера Tempo Reale;
- Регистрация карт в процессе прохода;
- Питание 12 В ± 10% постоянного тока, PoE;
- Потребляемая мощность 2.4 Вт (без считывателей);
- Диапазон рабочих температур +5…+40°C;
- Относительная влажность < 75% (при 25°C);
- Габаритные размеры 150x120x20 мм (плата).
*) — требуется версия прошивки 8.11 и выше.
