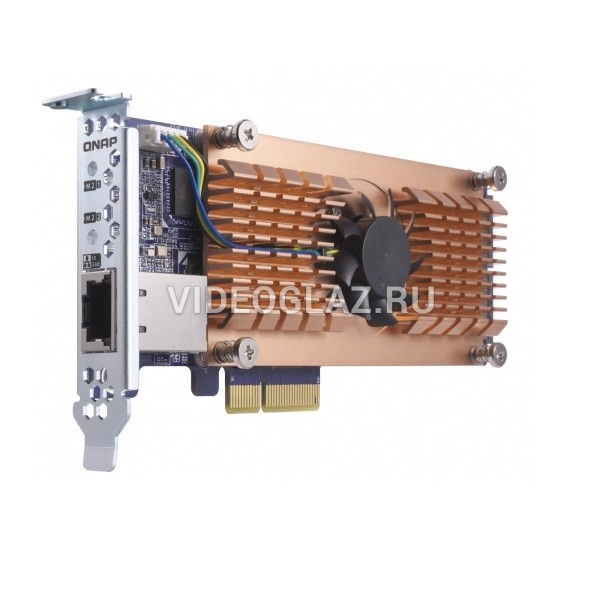

QNAP QM2-2S10G1TA - карта расширения 2 слота M.2 2280 SATA SSD. Интерфейс PCIe Gen2 x4, 1 порт 10 GbE BASE-T.
Системные требования и поддерживаемые модели
| карта QM2 | версия микропрограммы | поддерживаемые модели
|
| QM2-2S | QTS 4.3.3 | TS-531P, TS-531X, TS-831X, TS-1635, TS-x31XU, TS-x53B, TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71U, TVS-x82(T)
|
| QM2-2P | QTS 4.3.3 | TS-x53B, TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71U, TVS-x82(T)
|
| QM2-2S10G1T | QTS 4.3.3 | TS-x53B, TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71U, TVS-x82(T)
|
| QM2-2P10G1T | QTS 4.3.3 | TS-x53B, TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71U, TVS-x82(T)
|
Распаковка и комплектация
QM2 с модулем охлаждения; Низкопрофильная планка (предустановленная)
Полноразмерная планка (для стоечных моделей)
Низкопрофильная планка (для настольных моделей)
Теплоотводящие пластины
Резиновые уплотнители
Винты для M.2 SSD
Установка M.2 SSD в карту расширения QM2
Подготовьте модули M.2 SSD
Удалите защитную плёнку с обеих сторон теплоотводящих пластинок и аккуратно разместите их на SSD чипах памяти.
Удалите защитную плёнку с резиновых уплотнителей и приклейте их к противоположной поверхности модуля SSD, как показано на картинке ниже.
Примечание: теплоотводящие и резиновые пластинки работают совместно и предназначены для передачи тепла от чипов памяти к модулю охлаждения.
Используя подходящую отвёртку, выкрутите крепежные винты модуля охлаждения.
Аккуратно отстраните модуль охлаждения с поверхности платы QM2 , не отключая его кабель питания.
Установка модуля M.2 SSD на плату QM2.
Вставьте M.2 SSD в M.2 разъём, как показано на картинке
Закрепите модуль M.2 SSD с помощью винтов из комплекта.
Примечание: Убедитесь, что датчик температуры контактирует с поверхностью модуля M.2 SSD.
Установите модуль охлаждения на прежнее место и зафиксируйте винтами.
Установка карты QM2 в NAS
Используйте низкопрофильную планку крепления для стоечных моделей
Используйте полноразмерную планку крепления с настольными моделями
Используйте низкопрофильную планку
Выключите NAS.
Извлеките вилку питания из розетки.
Отсоедините все кабели и внешние устройства.
Удалите винты крепления крышки корпуса, как показано на картинке.
Выключите NAS.
Используйте низкопрофильную планку
Используйте полноразмерную планку
Используйте низкопрофильную планку
Выверните винт с крышки слота PCIe, затем вытащите крышку.
Снимаем низкопрофильную заглушку (стоечное исполнение)
Снимаем полноразмерную заглушку (настольное исполнение)
Снимаем низкопрофильную заглушку
