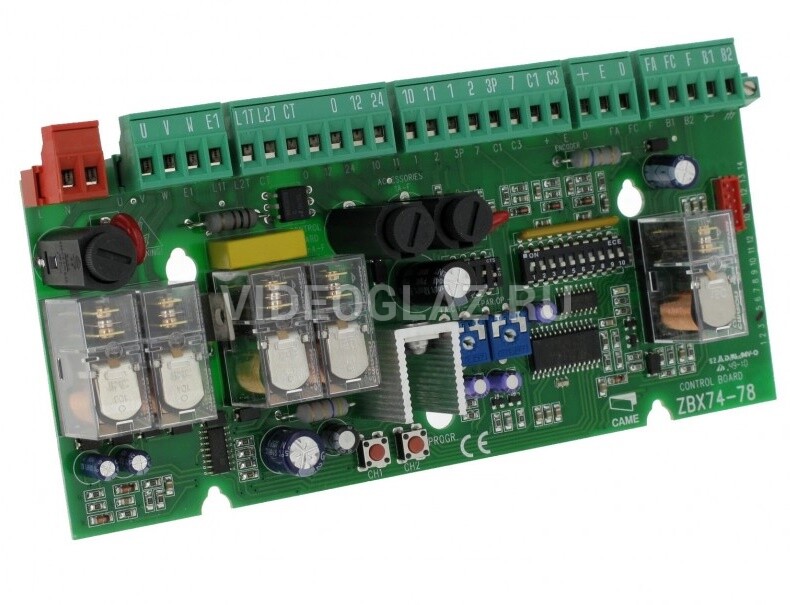

CAME Плата блока управления ZBX-74 ZBX-78 (3199ZBX74)
Плата блока управления CAME 3199ZBX74-78 88001-0065 предназначена для привода откатных ворот ВХ-А, ВХ-В, BX-74, BX-78, BX704AGS (801MS-0020), BX708AGS (801MS-0030) переменным напряжением 220В, устанавливается и крепится в корпусе привода.
Плата блока управления питается напряжением -220В, которое подается на контакты L1-L2, и защищен по входу двумя предохранителями 5А.
Токопотребляющие принадлежности, подключаемые к 24 В выходу защищены предохранителем 1А. Общая потребляемая мощность принадлежностей не должна превышать 20 Вт.
Встроенные функции
-Автоматическое закрывание. Таймер автоматического закрывания автоматически включается в конце цикла открывания. Время работы таймера регулируется на блоке управления . Работа таймера прерывается при срабатывании какой-либо системы безопасности. Таймер выключается при поступлении команды Стоп или выключении питания.
-Присутствие оператора . Ворота двигаются только при нажатой и удерживаемой кнопке управления (радиоуправление не работает).
-Частичное открывание . Открывание створки ворот для прохода людей . Функция активируется замыканием контактов 2-З Р; ширина открывания регулируется резистором AP.PARZ. После выполнения данной функции запускается режим автоматического закрывания :
1) Микроперекпючатель №1ON. Время автоматического закрывание регулируется резистором ТСА.
2) Микроперекпючатель № 1OFF:
-Если резистор ТСА установлен в минимум ,автоматического закрывания нет
-Если резистор ТСА в максимуме , время автоматического закрывания 8 с.
-Включение замедления по концевым выключателям . Движение ворот замедляется перед окончанием открывания или закрывания. ВНИМАНИЕ! Данная функция включается только при массе створки менее 300 кг, иначе должна быть выключена .
-Предварительное включение сигнальной лампы за 5 секунд до открывания/закрывания ворот.
-Возможность подключения отдельных кнопок управления: Открыть и Закрыть.
-Различные виды команд пошагового управления:
-Открыть-стоп-закрыть-стоп для кнопок пошагового и радиоуправления ;
-Открыть-закрыть для кнопок пошагового и радиоуправления;
-Только открыть для радиоуправления
