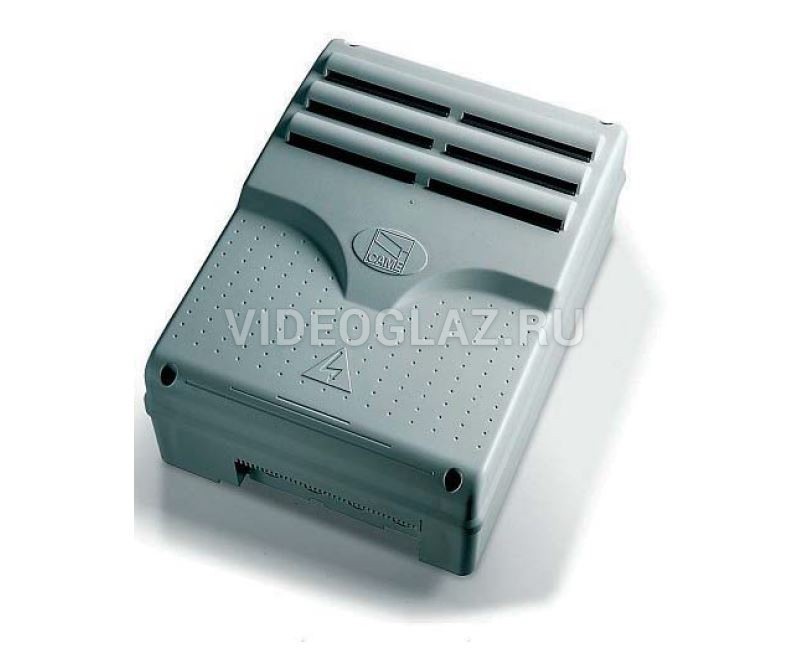

Блок управления CAME 002ZM3ES предназначен для управления приводами промышленных ворот (F4000, СВХ) и содержит встроенные кнопки. Данное изделие разработано и произведено компаниейСАМЕ CANCELLI AUTOMATICI S.p.A. в полном соответствие с действующими нормами безопасности. Напряжение питания блока управления 230В (50/60Гц) подается на контакты L-N. Все системы управления и аксессуары питаются 24В
Внимание! Максимальная мощность аксессуаров 35Вт. Все цепи защищены предохранителями. Управления входами, выходами, параметры настройки временных и пользовательских функций, установлены и рассматриваются на показе, которым управляет программное обеспечение.
Устройства управления:
Разъем подключения кнопки "Стоп" (Н.З.) - При нажатии кнопки СТОП происходит остановка движения ворот, в том числе при автоматическом закрывании. Для возобновления движения необходимо нажатие кнопки управления или брелка передатчика.
Разъем подключения кнопки "Открыть" (Н.О.) - Команда открытия ворот.
Разъем подключения кнопки "Частичного открывания" (Н.О.) -Частичное открытие для прохода людей.
Разъем подключения кнопки "Закрыть" (Н.О.) - Команда закрытия ворот.
Разъем подключения кнопки "Пошаговое управление" (НО) - При нажатии кнопки происходит открытие/закрытие ворот. Функционирование данных контактов зависит от установки функции контактов 2-7 в меню "ФУНКЦИИ".
Устройства безопасности:
Для фотоэлементов:
-С1 "Открывание в режиме закрывания".Когда ворота закрываются , при срабатывании устройств происходит изменение направпения движения створок (ворота полностью открываются).
-С2 "Закрывание в режиме открывания". Когда ворота открываются , при срабатывании устройств происходит изменение направпения движения створок (ворота полностью закрываются) .
-СЗ "Частичный СТОП". При срабатывании устройств ворота останавпиваются, а когда препятствие убирается, автоматически закрываются .
-С4 "Остановка при препятствии". При срабатывании устройств ворота останавливаются , а когда препятствие убирается ,движение ворот продолжается.
Для чувствительных бамперов и других EN 12978-совмес тимых устройств.
-С7 "Открывание в режиме закрывания". Когда ворота закрываются, при срабатывании устройств происходит изменение направления движения створок (ворота полностью открываются).
-С2 "Закрывание в режиме открывания". Когда ворота открываются, при срабатывании устройств происходит изменение направления движения створок
