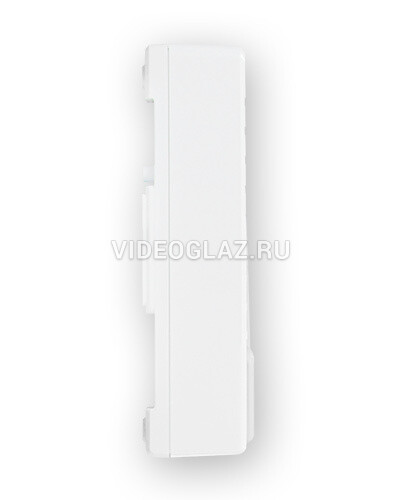

Теко Контроллер Security Hub УОО (2.0)

Особенности

• обеспечивает регистрацию и обработку состояний 32 беспроводных устройств (извещателей, блоков реле, пультов, оповещателей) системы Астра-РИ-М;
• обеспечивает обмен информацией с мобильным и веб приложениями через сервер:
• по проводному каналу, через разъем типа RJ45 (Ethernet 10 BASE-T) и сеть провайдера,
• по беспроводному каналу, через SIM-карту (GPRS/EDGE) оператора сотовой связи стандарта GSM;
• настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение «Security Hub» устанавливается из магазина приложений, программное обеспечение для АРМ ПАК «Астра»;
• электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
• от основного источника электропитания c номинальным напряжением 12 В через клеммы +12V-,
• от резервного источника электропитания c номинальным напряжением 12 В через клеммы +12VR-,
• от бытовой сети 230 В 50 Гц через сетевой адаптер (не входит в комплект поставки) и порт USB 2.0 типа B c номинальным напряжением 5 В и током 1 А;
• осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
• для обеспечения резервирования электропитания внутри контроллера имеется литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации) и разъем для подключения АКБ. При питании от АКБ обеспечивается связь только по беспроводному каналу GSM;
• контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из АРМ ПЦО и пользовательских приложений;
• контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;
• контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;
• клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2).

• Единица измерения: 1 шт
• Габариты (мм): 136x86x38
• Масса (кг): 0.14

• - рабочая частота 433,42 МГц (литера «1»)
• - радиус действия радиоканала на прямой видимости, не менее* 100 м

• - напряжение основного (клеммы +12V-) и резервного (клеммы +12VR-) питания от 10,5 до 13,6 В
• - максимальный ток потребления 300 мА
• - номинальный ток потребления, не более 150 мА

• - сетевое напряжение от 110 до 240 В
• - потребляемая мощность, не более 5 Вт
• - напряжение основного питания 5 В ± 5%
• - максимальный ток потребления, не более 500 мА
• - номинальный ток потребления, не более 200 мА

• - напряжение питания от АКБ от 3,3 до 4,2 В
• - время работы от АКБ от 4 до 8 ч
• - порог передачи информации о разряде АКБ 3,5 В
• - время заряда полностью разряженной батареи, не более 10 ч

• - норма от 3 до 5 кОм
• - нарушение от 0 до 3 или более 5 кОм

• - норма от 3 до 5 кОм
• - нарушение от 1,5 до 3 и от 5 до 12 кОм
• - неисправность от 0 до 1,5 и более 12 кОм

• - норма от 3 до 5 кОм
• - нарушение от 0 до 1,5 и от 5 до 12 кОм
• - внимание (с резистором Rдоб) от 1,5 до 3 кОм
• - неисправность более 12 кОм

• - максимальное напряжение нагрузки 100 В
• - максимальный ток нагрузки 0,1 А

• - максимальное напряжение нагрузки 24 В
• - максимальный ток нагрузки 0,25 А
• время технической готовности, не более 60 с
• максимальная длина линии интерфейса Touch Memory (ТМ) 15 м
• габаритные размеры 136 x 86 x 38 мм
• масса без АКБ 0,14 кг

• - диапазон температур от - 10 до + 50 °С
• - относительная влажность воздуха без конденсации влаги до 98 % при + 40 °С
• * Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки.
• Максимальные параметры дальности обеспечиваются при выполнении наилучших условий установки SH и датчика.

• индикатор «ПИТАНИЕ» - состояние питания и охраны,
• индикатор «РАДИОСЕТЬ» - общее состояние датчиков,
• индикатор «СВЯЗЬ» - состояние связи с сервером;
• сетевой интерфейс LAN (Ethernet 10/100 Base-T) для обмена информацией с мобильным и веб приложениями через публичный сервер;
• беспроводной канал через две SIM карты (GPRS/EDGE) операторов сотовой связи стандарта GSM для обмена информацией с мобильным и веб приложениями через публичный сервер.
